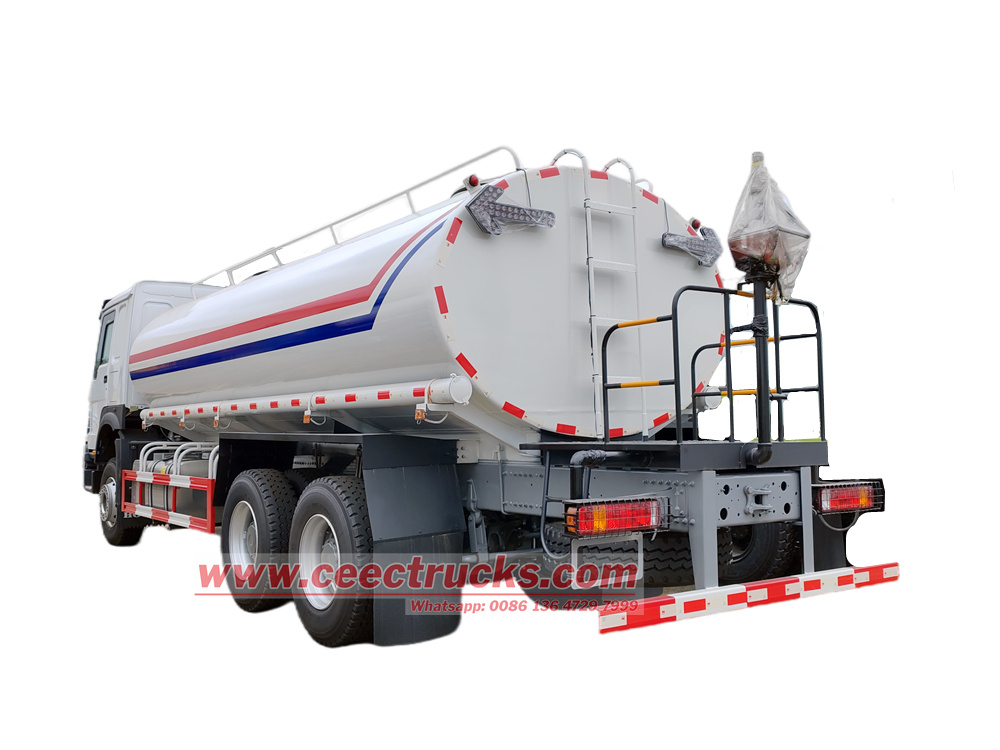

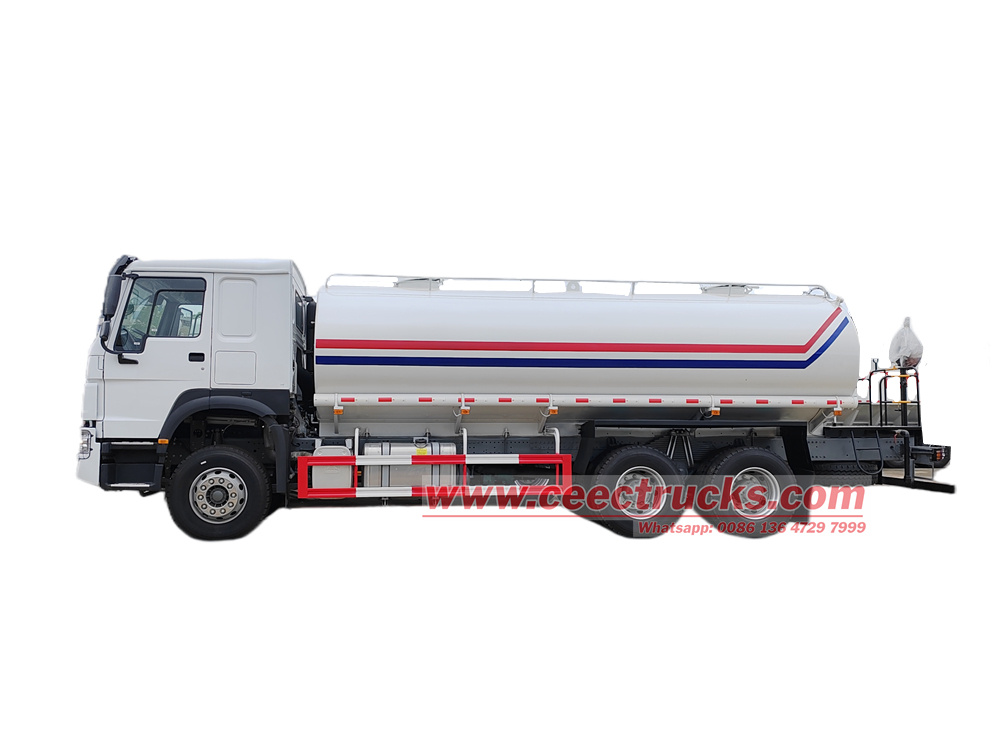

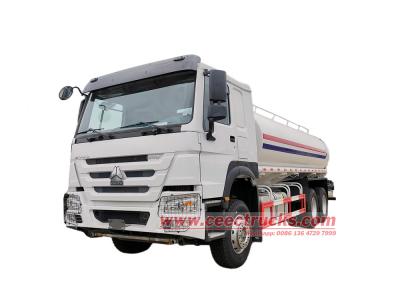

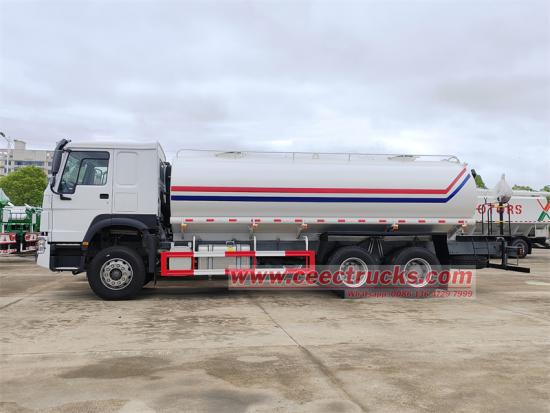

De Howo 20 cbm watersproeierwagen is uitgerust met een Sinotruk Howo HW76 6x4 chassis met een wielbasis van 4600+1350 mm. Hij is uitgerust met een Weichai WP10.340E22 motor van 340 pk en een HW19710 10-versnellingsbak. De bovenwagen bestaat uit een boogvormige koolstofstalen watertank van 20 kubieke meter, uitgerust met een frontsproeier, een achtersproeier en een waterkanon. De wagen is uitgerust met een Weilong 80QZB(F) 60/90N(S) centrifugaalpomp met een debiet van 60 m³/u en een opvoerhoogte van 90 m. Andere kenmerken zijn onder andere de in- en uitlaatpijpen van de pomp, een ladder aan de achterkant van het platform, leuningen, een antislip looppad en een leuning op de tanktop, en twee mangaten.
Werkcapaciteit:
20cbmAfmeting (mm):
9850x2500x3150mmWielbasis (mm):
4600+1350mmMotorvermogen:
340HP/ 250kWMotortype:
WEICHAI WP10.340E22As aandrijving:
6x4Versnellingsbak:
Sinotruk HW19710 10-speed,manualOpmerkingen:
Payload capacity can be customizedWP10 340 HOWO 10-wieler watersproeier

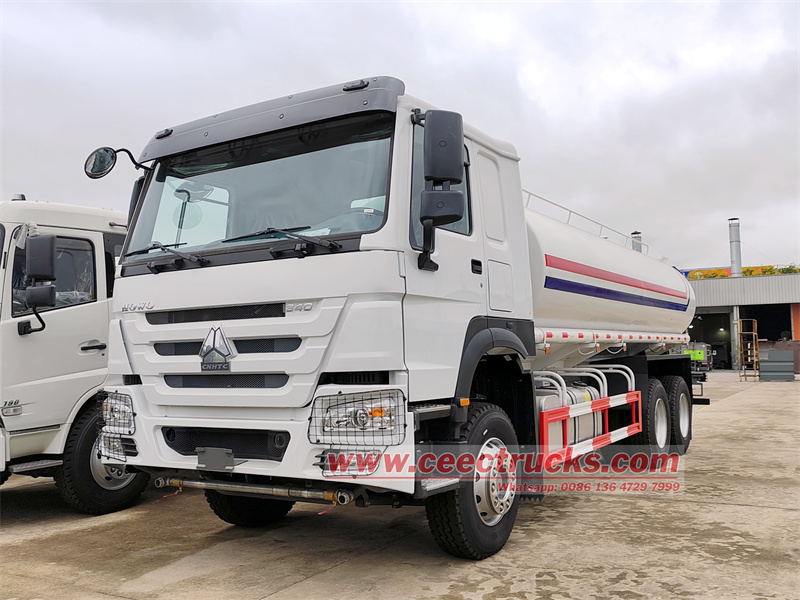

De WP10 340 HOWO 10-wieler watersproeier is een essentieel onderdeel van de apparatuur voor gemeentelijke sanitaire voorzieningen en technisch onderhoud. De machine beschikt over een grote watertank van 20 kubieke meter en is uitgerust met een drievoudig sproeisysteem, inclusief voor- en achterspoeling en een waterkanon, waarmee wordt voldaan aan de behoeften van diverse scenario's, zoals wegonderhoud en irrigatie van groene ruimtes. Aangedreven door een Weilong 60/90 centrifugaalpomp, beschikt de machine over een groot debiet en een hoge opvoerhoogte, met een pomp-in/pomp-uit-ontwerp dat autonome waterinlaat mogelijk maakt. Aan de achterzijde bevindt zich een ladder en de bovenkant van de tank is voorzien van een antislip looppad en leuningen, wat zowel de veiligheid als het onderhoudsgemak garandeert.
Productparameters:
| Productnaam |
HOWO 6X4 20CBM watertankwagen |
|
|
Voertuigafmetingen, gewichten en capaciteiten |
Chassismerk |
HOWO HW76 |
|
Totale afmetingen (L*B*H) |
9850x2500x3150mm |
|
|
Wielbasis |
4600+1350mm |
|
|
Leeggewicht |
11250 kg |
|
|
Brutogewicht |
25.000 kg |
|
|
Assen laden |
7000/18000(2 assen)kg |
|
|
Maximale snelheid |
82 km/u |
|
|
Chassis |
Rijmodus |
6x4 |
|
Huttype |
HOWO HW76 hut, anderhalve rij, airconditioning |
|
|
Sturen |
Linksgestuurd |
|
|
Banden |
10+1 |
|
|
Bandenspecificatie |
12.00R20 |
|
|
Versnellingsbak |
HW19710 10-versnellingen, handgeschakeld |
|
|
Brandstoftank |
300L |
|
|
Motor |
Motormodel |
WEICHAI WP10.340E22 |
|
Brandstof- en motortype |
Zescilinder-in-lijn, watergekoeld, viertakt, met uitlaatkleprem, directe injectie, turbo en intercooler. |
|
|
Paardenkracht |
340 pk/ 250 kW |
|
|
Verplaatsing |
9,726L |
|
|
Maximaal koppel |
1250 N·m |
|
|
Nominale snelheid |
2200 tpm |
|
|
Maximaal koppel toerental |
1400-1600 tpm |
|
|
Emissienorm |
Euro 2 |
|
|
Andere standaardconfiguraties |
1 |
Stuurbekrachtigingssysteem |
|
2 |
Airconditioning |
|
|
3 |
ABS, automatisch luchtremmen |
|
|
4 |
Retroreflecterende markering |
|
|
5 |
Centrale vergrendeling |
|
|
6 |
Elektrisch raam |
|
|
7 |
USB, Radio |
|
|
8 |
Verbrede bumper |
|
|
Topparameters |
Volume van de watertank |
20.000 liter |
|
Tankermateriaal |
Koolstofstaal, Tankerdikte: 5 mm. |
|
|
Laadsysteem |
Bovenlader |
|
|
Lichaamsmateriaal |
Hoogwaardig slijtvast koolstofstaal met anticorrosiebehandelingsverf, SS304 roestvrij staal als optie |
|
|
Compartiment |
4 met interne anti-golfbrekers |
|
|
Mangat |
4, Europese normen |
|
|
Spuiten |
Voorkant t en re ar-spray mondstuk , achterwater kanon |
|
|
De vorm van het spuitpistool kan worden aangepast: zware regen, matige regen, motregen of nevel |
||
|
Sproeierbreedte |
≥14m |
|
|
Sproeierbreedte van het waterkanon |
≥ 28m |
|
|
Apparatuur |
Ladder, gereedschapskist, opbergruimte voor zijbuizen, Pomp in- en uitklep |
|
|
Artesische klep, filter, verdeelklep, sprinklerkop, met zelfaanzuigende en afvoerfunctie |
||
|
Waterpomp |
Model |
WEILONG 80QZB(F) 60/90N(S) centrifugaalpomp |
|
Stroomsnelheid |
60 m3/u |
|
|
Tillen |
90 meter |
|
|
Hoofd |
6,5 meter |
|
|
Invoersnelheid |
1 180 toerental |
|
|
Zelf-aanzuigende prestaties |
1. 0 min/5m |
|
|
Uitgeruste kracht |
22 .5 kW |
|
Productdetails:
Chassisconfiguratie
1. HW76 6X4-chassis
o Maakt gebruik van de Sinotruk Howo HW76-serie Het speciale chassis, de 6×4-aandrijfconfiguratie en de lange wielbasis van 4600+1350 mm zorgen voor een betere rijstabiliteit.
o Hoogwaardig frame: Dubbellaagse langsbalkconstructie, hoog draagvermogen, uitstekende torsieweerstand, waardoor er geen vervorming van de carrosserie optreedt bij volledige belasting.
2. Aandrijflijn
o Weichai WP10.340E22 motor: Cilinderinhoud van 9.726 liter, maximaal vermogen 340 pk (250 kW), piekkoppel 1250 N·m, lage snelheid en hoog koppelkarakteristieken voldoen aan de behoeften van zware belastingscenario's zoals klimmen en starten.
o HW19710 10-versnellingsbak: Handgeschakelde 10-versnellingsbak met een hoge eerste versnelling en een lage laatste versnelling, voor een goede balans tussen klimmen bij lage snelheid en cruisen bij hoge snelheid, en voor uitstekende schakelcomfort.
Ontwerp van de bovenbouw:

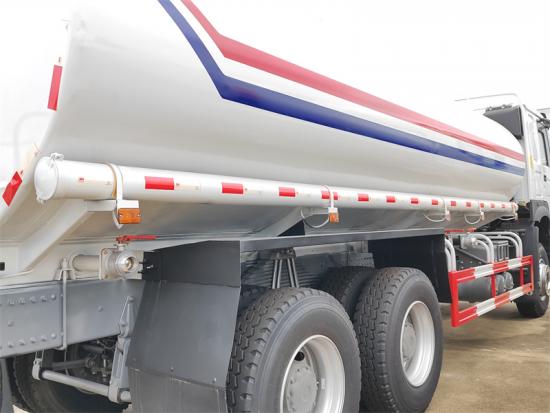

1. 20 kubieke meter koolstofstalen watertank

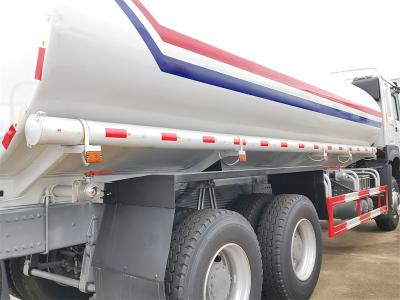

o Volume en structuur: Effectief volume van 20 kubieke meter; het elliptische ontwerp van de tank vermindert de waterweerstand en verbetert de efficiëntie van het legen; de tankbehuizing is gemaakt van 4 mm dik Q235B-koolstofstaal, gezandstraald en roestbestendig en vervolgens voorzien van roestwerende verf voor een lange levensduur.
o Baffle-ontwerp: Er zijn meerdere schotten in de tank ingebouwd om klotsen van het water te voorkomen en de stabiliteit van het voertuig te verbeteren.
o Putdeksels en onderhoud: Bovenop de tank bevinden zich twee mangaten met een diameter van 500 mm, voorzien van ontluchtingsventielen voor eenvoudige inspectie en reiniging. Aan de achterzijde van de tank bevindt zich een aftapkraan voor een snelle afvoer van restwater.
2. Sprinklersysteem

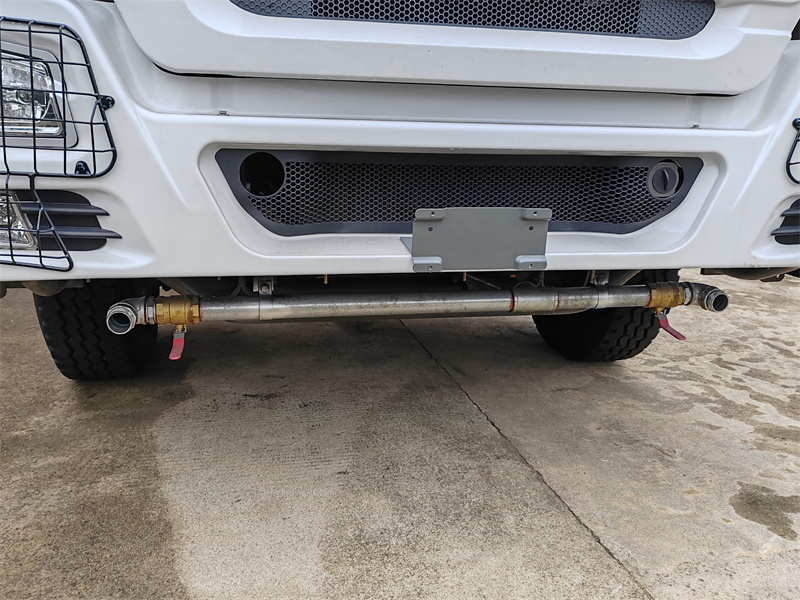

o Frontspoelapparaat: Geïnstalleerd aan de voorzijde van het voertuig, wordt gebruikt om wegstof en modder weg te spoelen, met een dekkingsbreedte ≥14 meter en instelbare sproeihoek.
o Achterzijde sproeierinrichting : Symmetrisch aan beide zijden geplaatst, met een redelijke afstand tussen de sproeiers, geschikt voor grondkoeling en stofbestrijding.
o Achterwaterkanon: Hogedrukwaterkanon met een groot bereik van ≥ 28 meter. Kan worden aangepast naar gelijkstroom en nevel voor noodbrandbestrijding of reiniging op grote afstand.
3. Kernwaterpomp: Uitgerust met een Weilong 80QZB(F) 60/90N(S) centrifugaalwaterpomp, speciaal ontworpen voor sprinklerwagens.
o Stroomsnelheid: 60 m³/u, hoge pomp- en sproei-efficiëntie.
o Hoofd: 90 m, wat zorgt voor voldoende waterdruk en bereik.

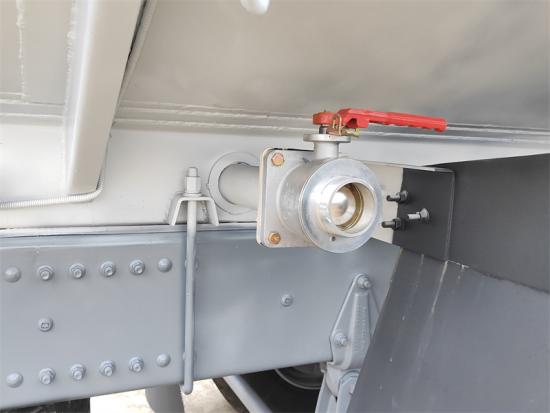

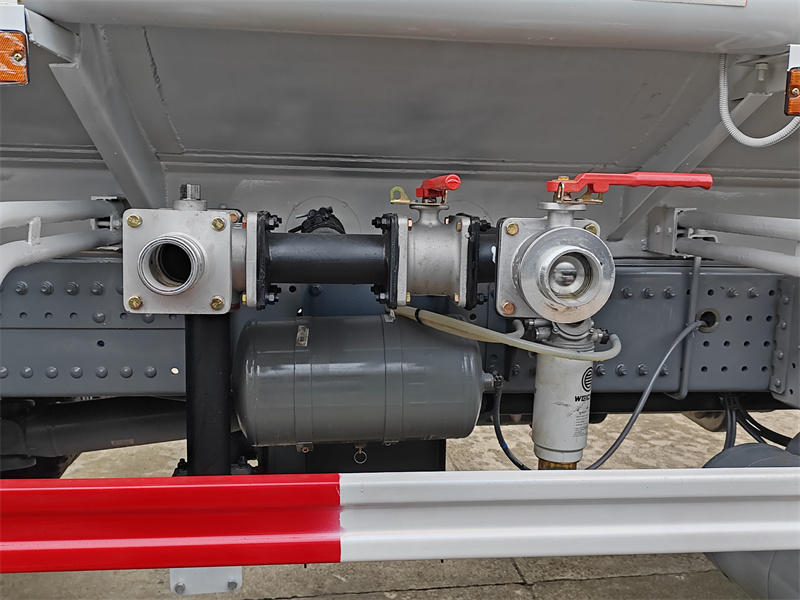

o Functie: Ondersteunt pomp-in/pomp-uit werking; het systeem kan zelf water aanzuigen uit rivieren, vijvers en andere waterbronnen, of water aanzuigen uit bronnen onder druk, zoals brandkranen, en biedt daardoor flexibele werking.
4. Leidingsysteem
o Hoofdleiding: DN80mm roestvrijstalen buis, bestand tegen hoge druk, corrosiebestendig, vermindert de waterweerstand.

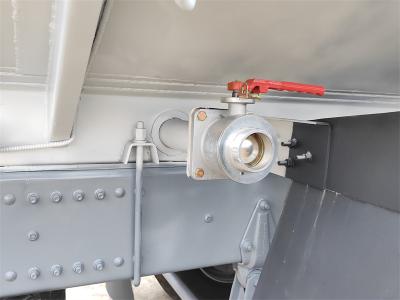

o Regelklepmontage: Combinatie van pneumatische regelkleppen en handmatige kogelkranen, waardoor de functies voor voorspoelen, achter sproeien en waterkanon onafhankelijk van elkaar kunnen worden in- en uitgeschakeld, voor een comfortabele bediening.
o Filtratie-apparaat: Vóór de pomp wordt een groffilter en na de pomp een fijnfilter geplaatst om te voorkomen dat vuil de sproeiers verstopt en om een stabiele werking van het systeem te garanderen.

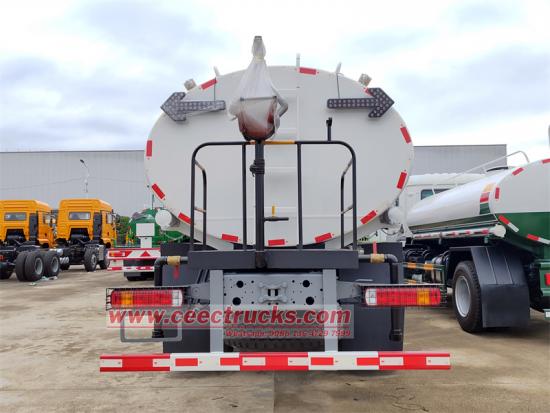

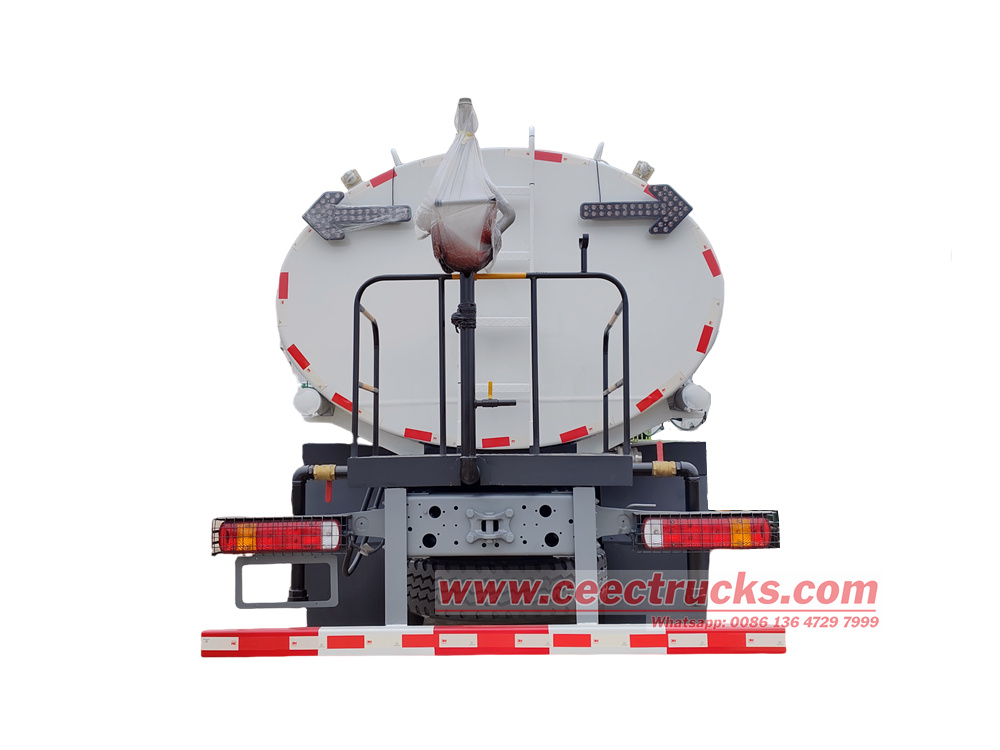

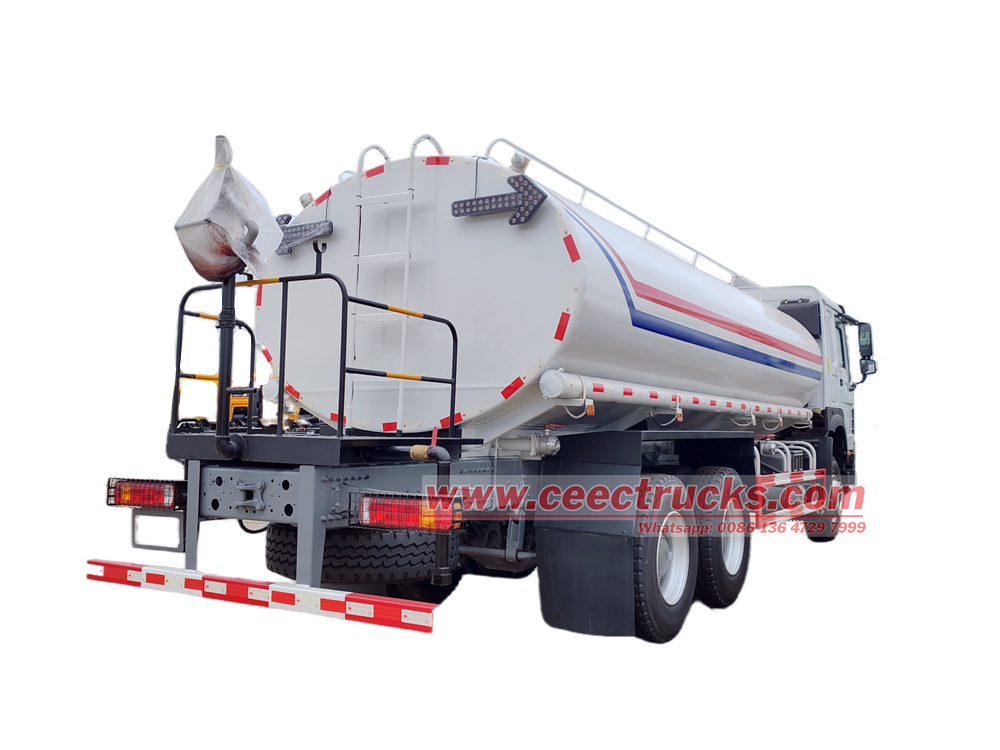

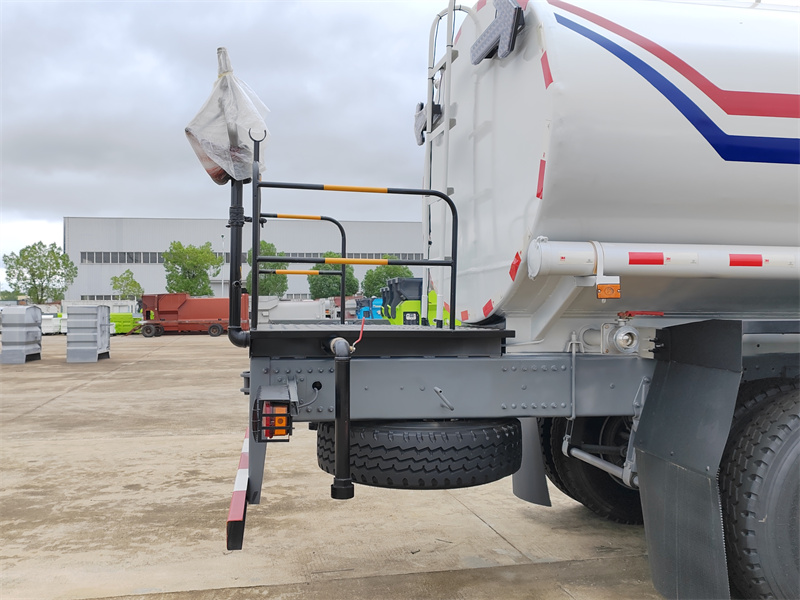

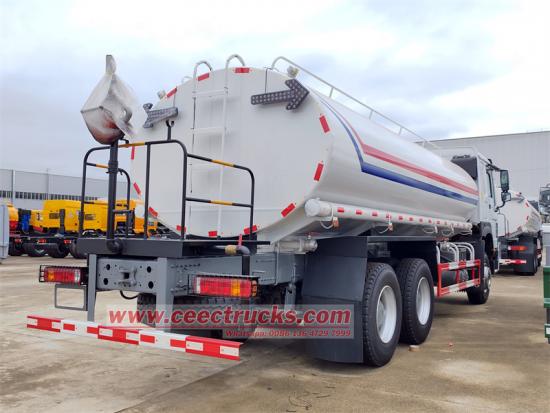

Veiligheidsbescherming: De achterkant van het voertuig is voorzien van een platformladder en relingen. De bovenkant van de tank is voorzien van een antislip looppad en relingen. Dit zorgt voor een hoge mate van veiligheid voor werknemers die de tank op en af moeten lopen om de tank te bedienen en te inspecteren.
Werken Beginsel van Weilong 80QZB(F) 60/90N(S) centrifugaalwaterpomp:
Het belangrijkste werkingsprincipe van deze Weilong centrifugaalwaterpomp is de omzetting van centrifugale kracht in energie. Voordat de pomp start, moet deze worden gevuld met aanzuigwater om lucht te verwijderen. Tijdens bedrijf drijft de pomp de interne waaier via een aftakas (PTO) aan om met hoge snelheid te draaien. Het water in de waaier wordt onder invloed van centrifugale kracht vanuit het midden naar de buitenrand geblazen, waardoor een vacuüm (onderdruk) bij de inlaat ontstaat. Onder atmosferische druk wordt continu water aangezogen, waardoor "zelfaanzuiging" ontstaat.
Tegelijkertijd stroomt de waterstroom met hoge snelheid de spiraalvormige diffusorkamer van het pomphuis binnen. De doorsnede van het stromingskanaal neemt geleidelijk toe, waardoor de watersnelheid afneemt en de kinetische energie (snelheid) van het water efficiënt wordt omgezet in drukenergie (opvoerhoogte). Ten slotte wordt deze waterstroom onder hoge druk via de uitlaat afgevoerd en levert energie voor het spoelen aan de voorzijde, het sproeien aan de achterzijde en waterkanonnen. De "pomp-in, pomp-uit"-functie is een specifieke toepassing van dit principe in zowel de pomp- als de sproeimodus.
Toepassingsscenario's en voordelen:
• Belangrijkste voordelen:
Grote capaciteit en hoog rendement: een capaciteit van 20 kubieke meter zorgt ervoor dat u minder vaak water hoeft bij te vullen en verhoogt de efficiëntie per trip.
o Multifunctionele aanpasbaarheid: combineert frontale sproeier, zijsproeier en waterkanonfuncties om te voldoen aan behoeften zoals het schoonmaken van wegen, irrigatie van groene ruimtes en noodbrandbestrijding.
o Robuuste stabiliteit: Gebouwd op een Sinotruk 6×4-chassis met een 10-versnellingsbak, past het zich aan hellingen en modderige wegomstandigheden aan, wat een hoge betrouwbaarheid garandeert.
• Toepasselijke scenario's: Reinigen van wegen in de stad, onderdrukking van stof op bouwplaatsen, onderhoud van landschapsarchitectuur en koeling op grote evenementenlocaties.
★ Weichai WP10.340E22 Euro 2-motor, superkrachtig
★ SINOTRUK HW19710 Handmatige 10-versnellingsbak met mechanische transmissie
★ 12 maanden GRATIS snelle levering van reserveonderdelen
★ Geautoriseerde HOWO 20CBM watertankwagen
★ Opleidingsdienst voor Howo 6x4 watersproeierwagen
Professionele Chinese leverancier en exporteur van brandweerwagens, wij leveren hoge kwaliteit waterreservoir vrachtwagen. Wij garanderen een snelle levertijd en 12 maanden garantie op onze watersproeier vrachtwagen. Onze waterreservoir vrachtwagens worden verkocht aan meer dan 80 landen, waaronder Oost-Europa en GOS-landen, Afrika, Zuidoost-Azië, Centraal- en Zuid-Amerika, het Midden-Oosten, enz.
