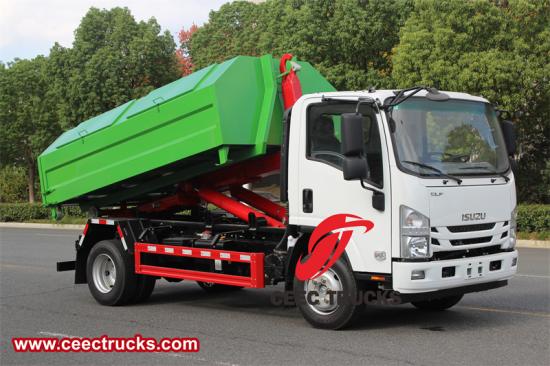

Isuzu ELF multilift haakarmwagen

Isuzu ELF multilift haakarmtruck ook wel genoemd Isuzu ELF roll-on roll-off vrachtwagen,Isuzu 700P haakarm vuilniswagen,Isuzu ELF 700P 6-ton haakarm bakwagen,Isuzu haakarm vrachtwagen met container,Isuzu NPR afzethaakarm vuilniswagen.De Isuzu ELF multilift haakarmtruck vertegenwoordigt een combinatie van robuust ontwerp, veelzijdige functionaliteit en geavanceerde techniek. Deze truck is speciaal ontworpen voor toepassingen waarbij het efficiënt laden, transporteren en lossen van diverse ladingen vereist is, met name die welke baat hebben bij een haakarmsysteem.

De Isuzu 700P 6ton haak lader De vrachtwagen is een veelzijdig voertuig dat kan worden gebruikt voor het vervoeren van goederen, materiaalverwerking op bouwplaatsen, afvalverwerking en diverse andere logistieke taken. Dankzij het ontwerp van de aanhanger kan deze vrachtwagen gemakkelijk diverse items laden en lossen, wat een innovatieve aanpak biedt voor uitdagingen op het gebied van materiaalverwerking, transport en logistiek.

Specificaties

Toepassingen

De Isuzu 700P 6-tons haakarm vuilniswagen bestaat uit een autochassis, een hoofdoliecilinder voor de trekarm, een bevestigd frame, een draaiframe, steunpoten (, vergrendelingsframe, vergrendelingscilinder en meerwegomkeerklep. Het ene uiteinde van het draaiframe is verbonden met het bevestigde frame en het andere uiteinde is voorzien van een beweegbare trekarm en in het midden is een vergrendelingssysteem geïnstalleerd; het ene uiteinde van de beweegbare armoliecilinder is verbonden met de beweegbare arm en het andere uiteinde is verbonden met het bevestigde frame; het vergrendelingsmechanisme kan de doos op het bevestigde frame verbinden met het draaiframe en de trekarm als geheel wanneer de doos wordt gelost door de werking van de vergrendelingscilinder, en een zelflossende hoek vormen wanneer de hoofdoliecilinder is uitgeschoven, en het draaiframe en het bevestigde frame kunnen ook als geheel worden vergrendeld door de vergrendelingscilinder in te trekken, en de actieve trekarm wordt gebruikt om de ondergrondse vuilnisbak naar het bevestigde frame te slepen of deze terug op de grond te zetten vanaf het bevestigde frame door de hoofdoliecilinder in of uit te schuiven.

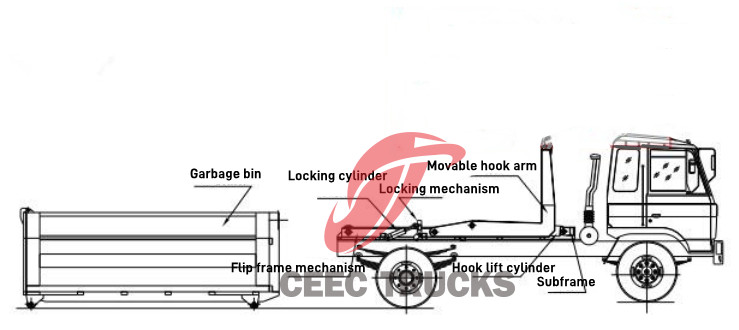

Schema van de structuur van een Isuzu ELF 700P 6-tons haakhefwagen voor vuilniswagens

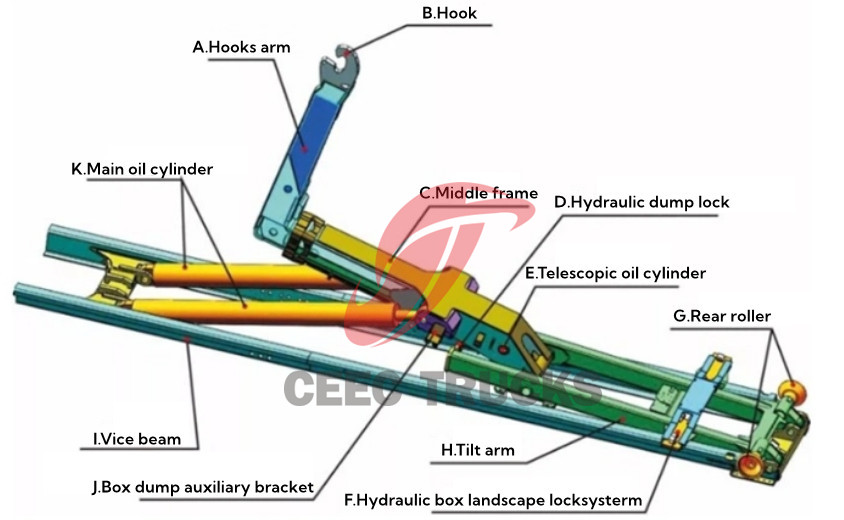

Schema van het frame van de Isuzu ELF haakarmtruck

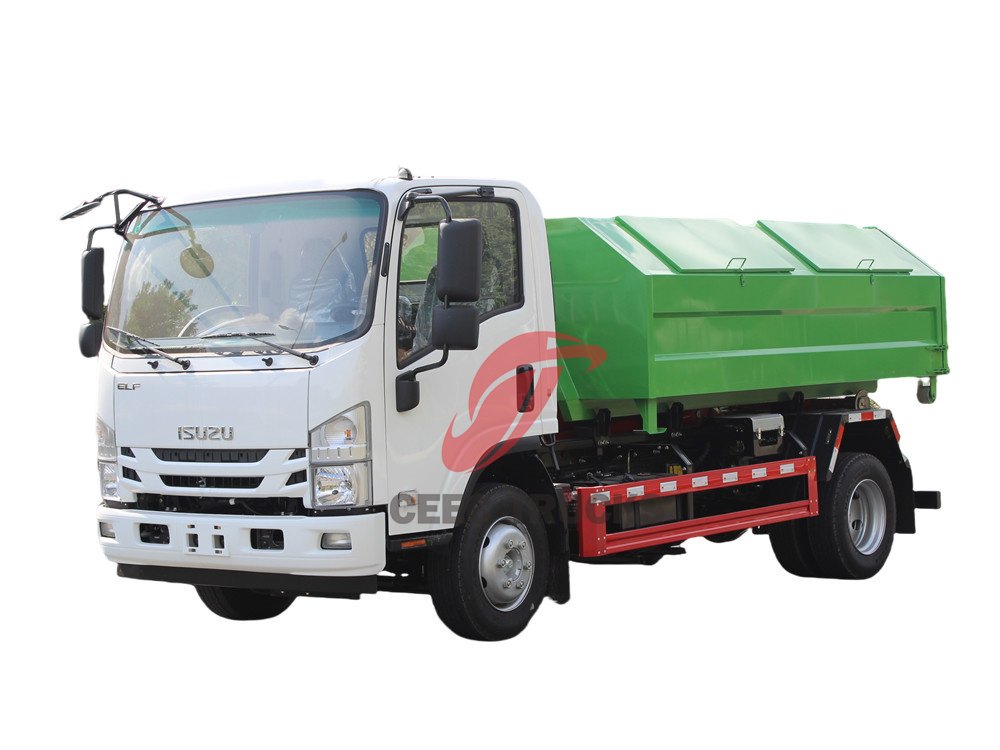

Isuzu ELF multilift haakarmtruck

Motor en prestaties

Het hart van deze machine is de krachtige motor, een robuuste krachtbron die is ontworpen om zware taken voluit aan te pakken. De legendarische Isuzu-aandrijflijn, bekend om zijn betrouwbaarheid en prestaties, drijft de Isuzu 700P Hook-On Roll-Off Truck moeiteloos aan, wat zorgt voor stipte leveringen en snelle manoeuvres, zelfs onder uitdagende omstandigheden. Deze aandrijflijn is ontworpen voor efficiëntie en biedt een balans tussen vermogen en brandstofverbruik, wat Isuzu's toewijding aan duurzaamheid en operationele uitmuntendheid weerspiegelt.

Ontwerp

De Isuzu Hook-On Truck is ontworpen om zowel functioneel als mooi te zijn, met zijn gedurfde silhouet en kenmerkende Isuzu-stijlkenmerken die een gevoel van kracht en capaciteit uitstralen. Deze hook-on truck is gebouwd met duurzaamheid in gedachten en beschikt over een versterkt chassis dat bestand is tegen zware lasten en ruw terrein, wat een stevige basis biedt voor de inzet van het voertuig. Of u nu door drukke stadsstraten navigeert of ruige offroad paden berijdt, dit voertuig staat altijd klaar om de klus te klaren.

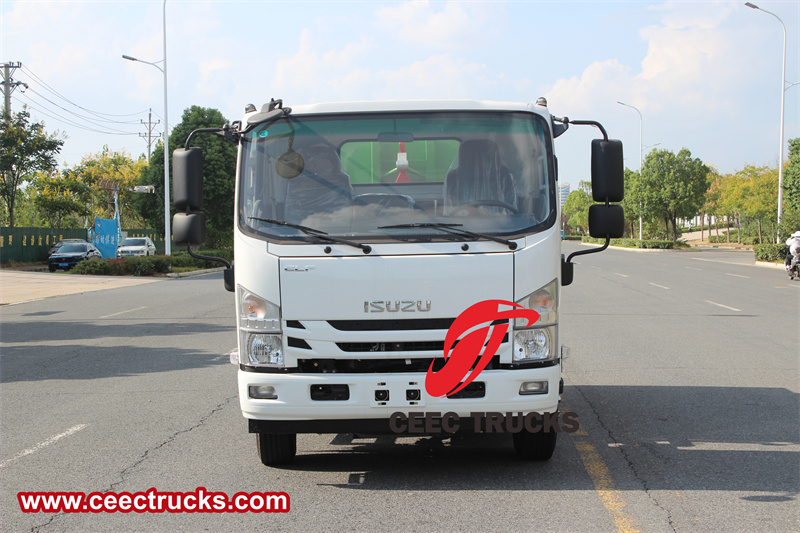

Isuzu ELF 700P haakarmtruck

Haakliftsysteem

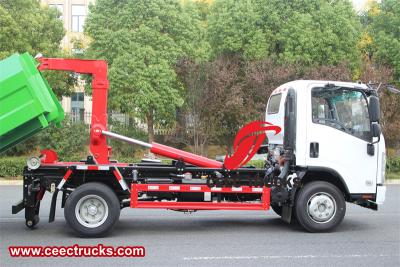

De kern van de mogelijkheden van de Isuzu ELF roll-on roll-off truck wordt gevormd door het innovatieve haakarmsysteem, een naadloze combinatie van precisietechniek en slim design. Het systeem maakt het laden en lossen van vrachtcontainers, hoppers of andere roll-on/roll-off apparatuur eenvoudig. Het haakarmmechanisme is aan de achterkant van de truck gemonteerd en is ontworpen om te worden gekoppeld aan en losgekoppeld van compatibele laadeenheden.

Het haakarmsysteem werkt via een reeks hydraulische cilinders en bedieningselementen, waardoor de bestuurder laadeenheden kan heffen, laten zakken en kantelen. Het proces is sterk geautomatiseerd, waardoor de fysieke inspanning van de bestuurder wordt verminderd en de efficiëntie van het laad- en losproces wordt verhoogd. Het systeem is bovendien ontworpen om duurzaam en betrouwbaar te zijn en bestand te zijn tegen de zware dagelijkse omstandigheden in uiteenlopende omgevingen.

Van bouwafval tot landbouwproducten, de Isuzu 700P haakarm vuilniswagen is geschikt voor diverse industrieën en biedt betrouwbare en efficiënte transportoplossingen voor diverse soorten lading. De roll-on/roll-off-mogelijkheden vereenvoudigen de materiaalverwerking, verkorten de doorlooptijd en verhogen de productiviteit op de werklocatie. De integratie van het hydraulische systeem zorgt voor een soepele en nauwkeurige bediening, waardoor de machinist moeiteloos en nauwkeurig containers kan heffen en laten zakken.

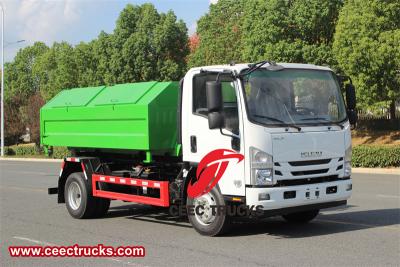

Isuzu ELF multilift haakarmtruck

Laadvermogen en veelzijdigheid

Met een laadvermogen van 6 ton is de Isuzu ELF 700P haakarmtruck geschikt voor een breed scala aan ladingen. Het haaksysteem maakt het gebruik van diverse laadeenheden mogelijk, waaronder containers, hoppers en andere gespecialiseerde apparatuur. Deze veelzijdigheid maakt de truck geschikt voor een breed scala aan toepassingen, waaronder afvalverwerking, bouw en landbouwtransport.

De laadruimte van de truck is ruim en gemakkelijk toegankelijk ontworpen, waardoor laden en lossen eenvoudig is. Het haaksysteem maakt het ook mogelijk om snel en eenvoudig van laadruimte te wisselen, wat de flexibiliteit en efficiëntie van de truck vergroot.

Veiligheid

De Isuzu 700P is ontworpen met veiligheid als topprioriteit, met functies zoals het geavanceerde remsysteem, stabiliteitscontroletechnologie en ergonomisch cabineontwerp, waarbij de gezondheid van de bestuurder en de andere weggebruikers centraal staat. Uitgerust met ultramoderne veiligheidsverhogende functies en rijassistentietechnologieën, wekt de 700P vertrouwen en gemoedsrust en creëert een veilige en comfortabele werkomgeving voor de bestuurder.

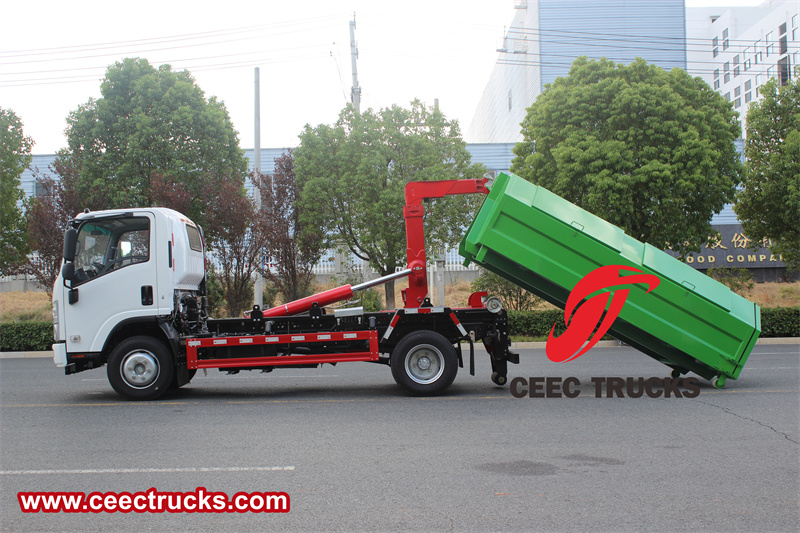

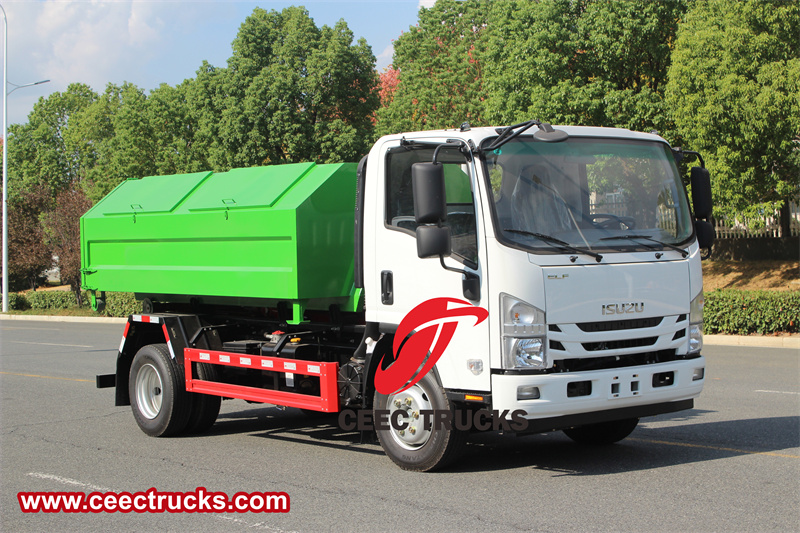

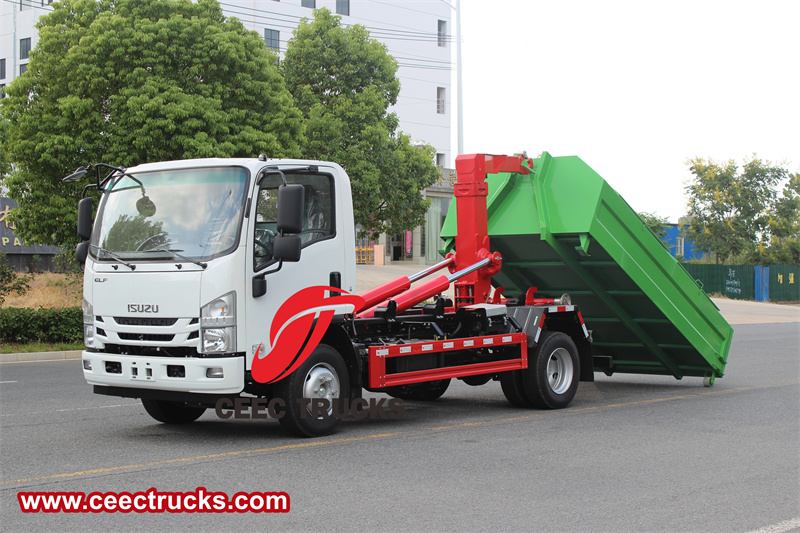

Isuzu 700P haaklader vuilniswagen

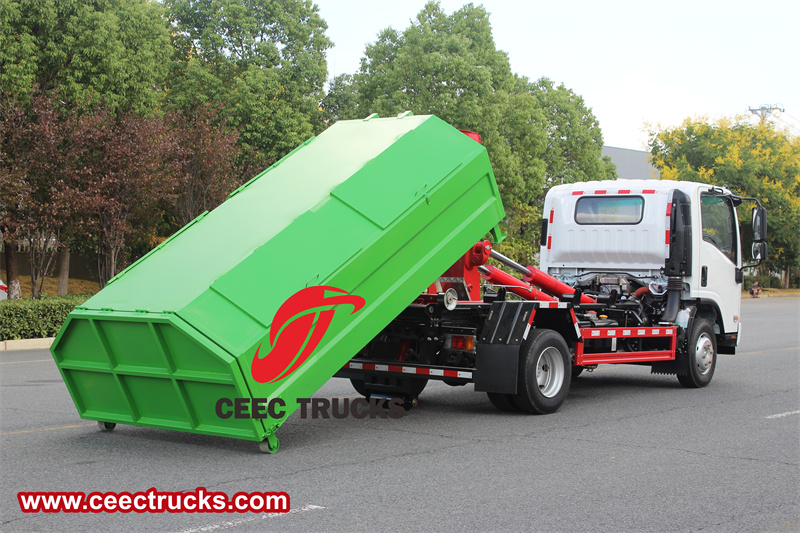

Isuzu ELF 700P 6-tons haakarmbakwagen

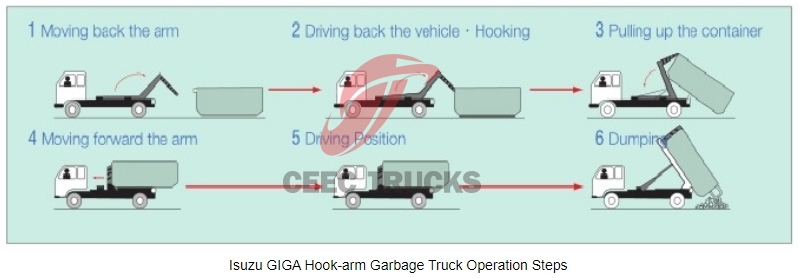

Bedieningsstappen

Voordat u afval op de vuilniswagen met haakarm laadt, hangt u, wanneer de onbelaste werking 6 standaard luchtdrukken bereikt, de aftakas op (linksonder het stuurwiel in de cabine), controleert u of er in elk onderdeel lekken of afwijkingen zijn en handelt u vervolgens volgens de positie die wordt aangegeven door het bedieningspictogram;

De specifieke bedieningsstappen zijn als volgt:

Trek de vuilnisbak van de haakarm-vuilniswagen omhoog

Stap 1. Duw de bedieningshendel van de vergrendelingshaak naar de ingetrokken positie, trek de vergrendelingscilinder in, trek het vergrendelingsframe in en vergrendel het klapframe met het bevestigde frame;

Stap 2. Trek de armbedieningshendel omhoog naar de uitgeschoven positie, schuif de armcilinder uit en draai de beweegbare arm rond de voorste scharnieras van het kantelframe. De arm staat in de haakdoospositie en de hoogte van de armhaak is correct afgesteld en uitgelijnd met de haak van de doos;

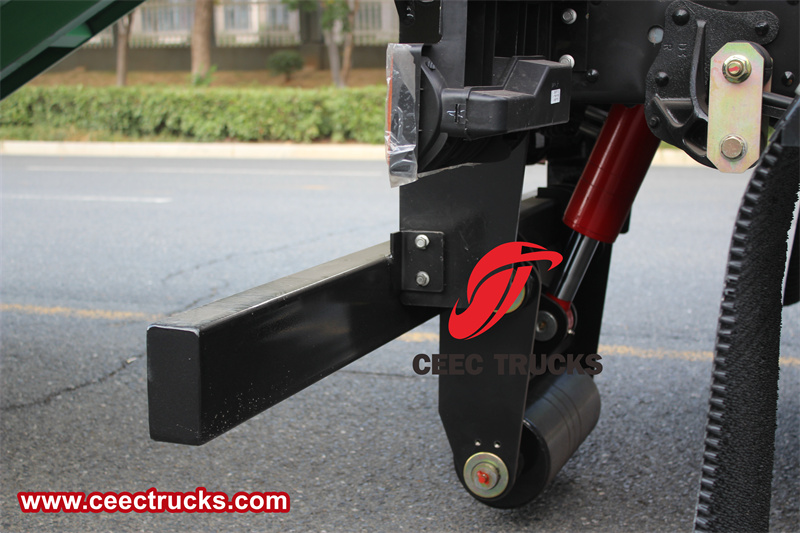

Stap 3. Wanneer de armhaak aan de haak van de bak is gehaakt, blijf de armbedieningshendel naar beneden duwen tot de neergelaten positie zodat de vuilnisbak het voertuig verder kan beladen (Let op: zorg ervoor dat de langsbalk van de vuilnisbak zich tussen de twee achterste rollen aan de achterkant van het bevestigde frame bevindt).

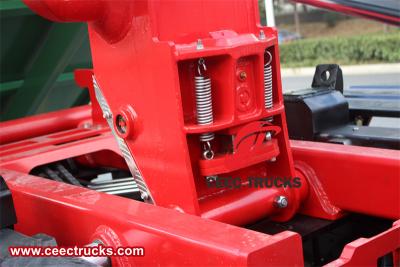

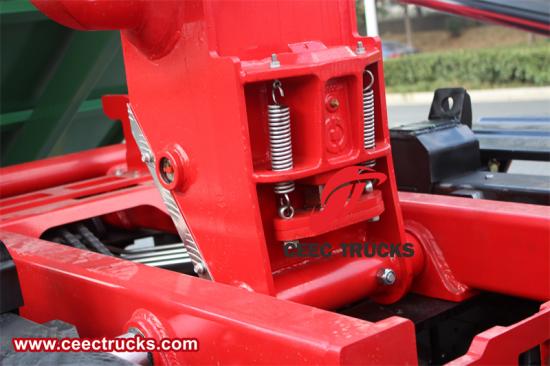

Kader

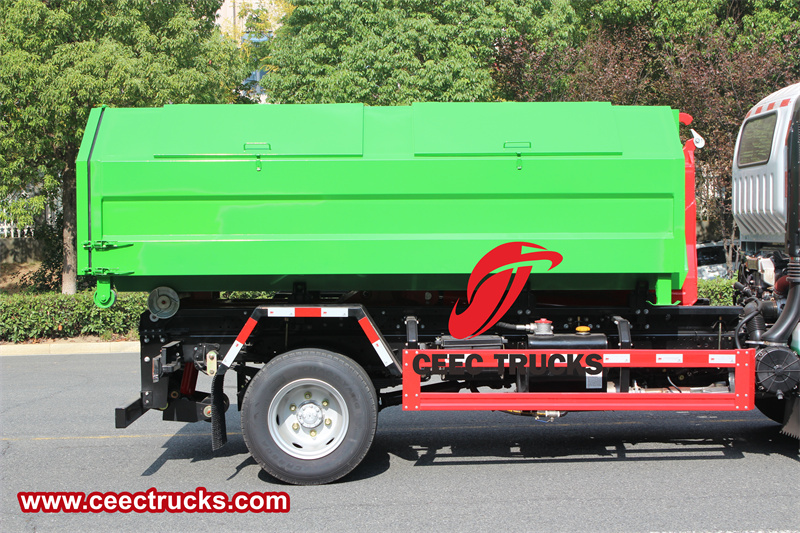

6 ton vuilnisbak

Stap 4. Nadat de vuilnisbak op het voertuigframe is geplaatst, laat u de bedieningshendel van de arm los om deze terug te zetten in de middelste positie. Trek vervolgens de bedieningshendel van de vergrendelingshaak omhoog naar de vergrendelingspositie, schuif de vergrendelingscilinder uit, klap het vergrendelingsframe omhoog en vergrendel het kantelframe en de vuilnisbak. Laat de hendel los om deze terug te zetten in de middelste positie. Voltooi het laden van de vuilnisbak, ontgrendel de aftakas en het hele voertuig kan worden getransporteerd.

Haakarm vuilniswagen die afval lost

Stap 5. Voordat u het afval uitlaadt, moet u de aftakas ophangen wanneer het hele voertuig een standaard luchtdruk van 6 heeft bereikt. Open vervolgens het vergrendelingsmechanisme van de achterklep van de afvalbak en controleer bij de voorste tweewegklep eerst of het vergrendelingsframe de afvalbak vergrendelt (trek de bedieningshendel van de vergrendelingshaak omhoog naar de vergrendelingspositie). Trek vervolgens de bedieningshendel van de arm omhoog naar de uitgeschoven positie. De afvalbak is nu klaar om te worden gekanteld en opgetild om het afval uit te laden. Wanneer de vuilnisbak wordt geleegd, is het ten strengste verboden om bij de achterkant van de bak te staan.

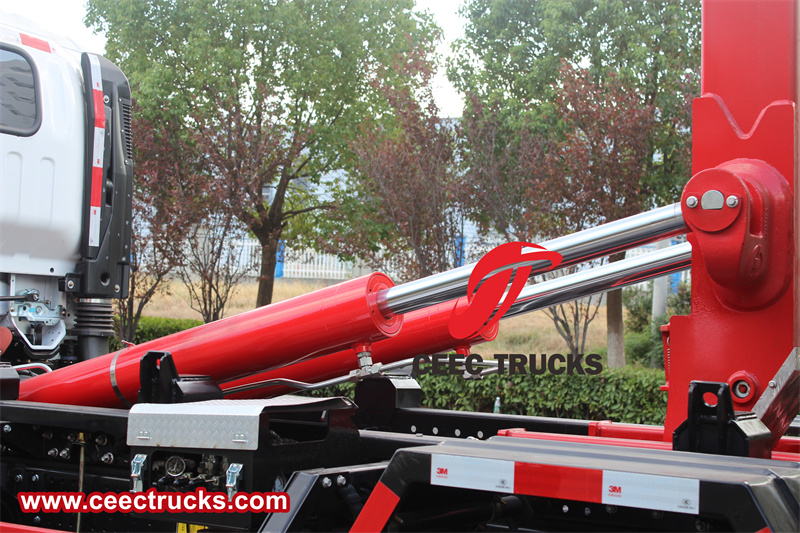

Haakliftcilinder

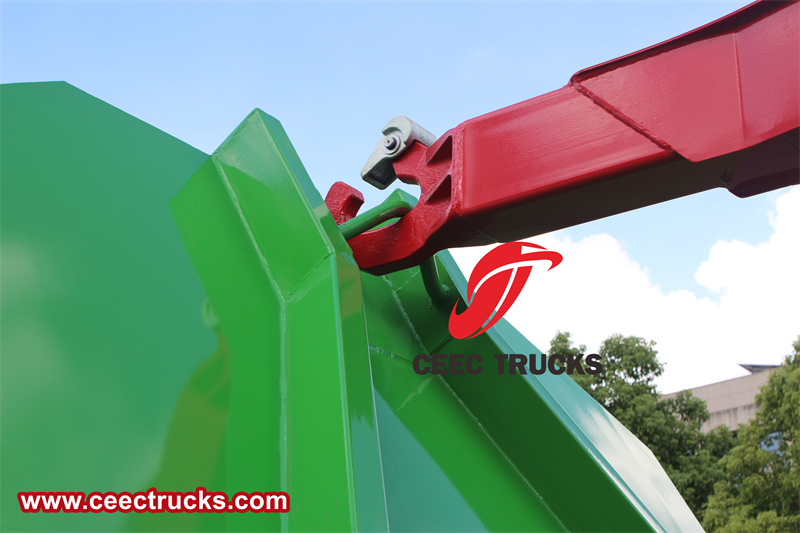

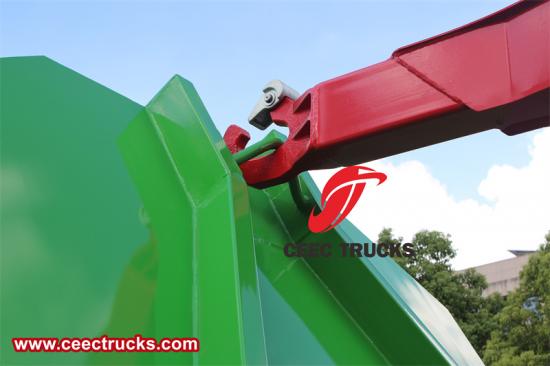

Haak

Stap 6. Zodra het afval is uitgeladen, duwt u de armbedieningshendel naar de neergelaten positie, de afvalbak valt op het bevestigde frame, laat de aftakas los en vergrendelt de achterklep van de bak. Het afval lossen is voltooid en het hele voertuig kan worden getransporteerd.

Bediening van het plaatsen van de afvalbak van de haakarmvuilniswagen

Stap 7. Zodra het hele voertuig 6 standaard luchtdrukken heeft bereikt, hangt u de krachtafnemer op, duwt u de bedieningshendel van de vergrendelingshaak naar beneden in de ingetrokken positie, trekt u de vergrendelingscilinder in, draait u het vergrendelingsframe naar beneden, maakt u de vergrendeling en bevestiging van het kantelframe los van de vuilnisbak en vergrendelt u het met het bevestigde frame, en laat u de hendel los om het terug te brengen naar de middenpositie:

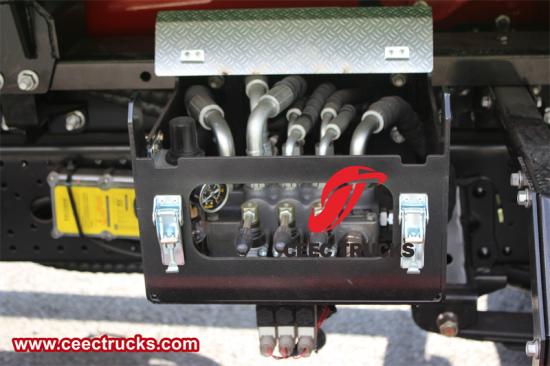

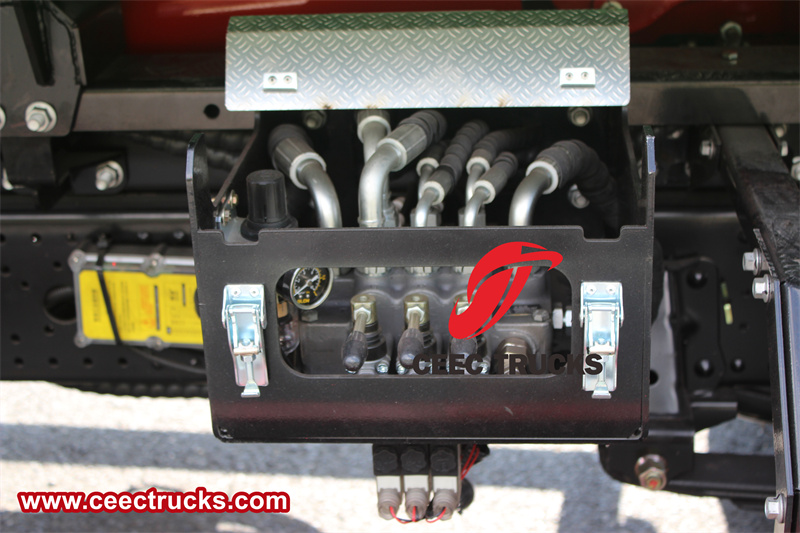

Joystick

Stap 8. Trek de armbedieningshendel omhoog naar de uitgeschoven positie, de armcilinder schuift uit, de beweegbare arm draait rond de voorste scharnieras van het kantelframe en de vuilnisbak kantelt en kantelt naar beneden met de beweegbare arm; Bij het plaatsen van de afvalbak is het ten strengste verboden om achterin de auto te staan.

Stap 9. Nadat de vuilnisbak is geplaatst, past u de positie van de haak van de beweegbare arm en de gebogen haak van de bak aan om ze los te maken, duwt u de armbedieningshendel omlaag naar de valpositie, trekt u de armcilinder in, draait u de beweegbare arm rond de voorste scharnieras van het kantelframe, plaatst u de beweegbare arm terug op het bevestigde frame, laat u de aftakas los, is de vuilnisbak geplaatst en kan het voertuig worden getransporteerd;
