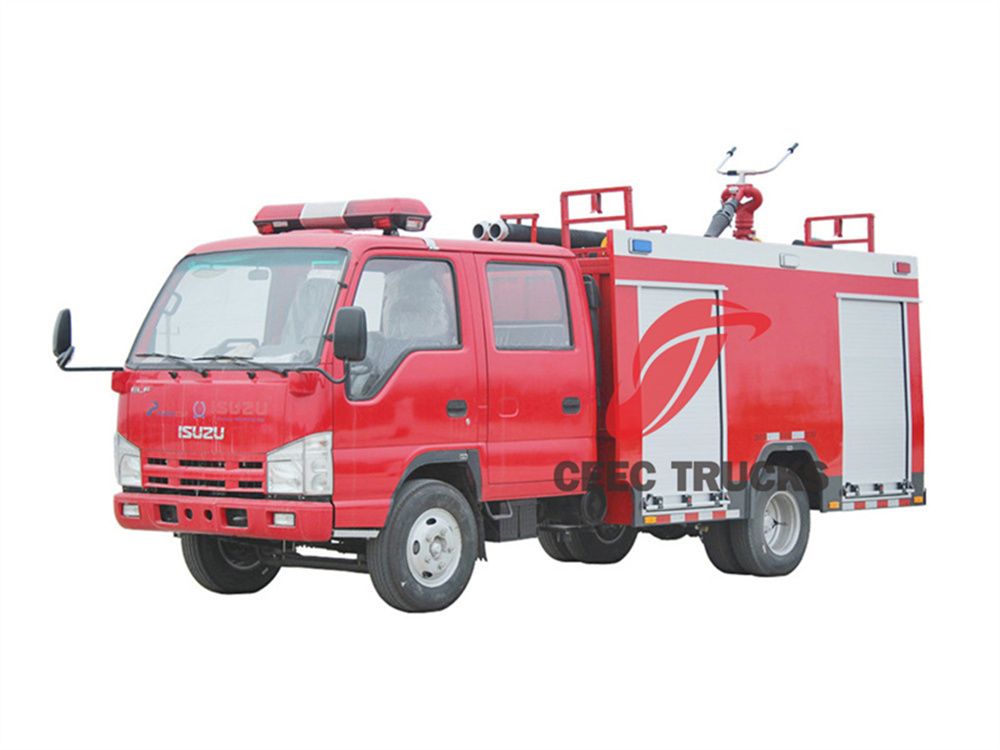

Isuzu ELF 100P 3000 liter bluswagen

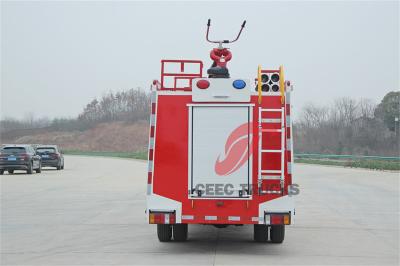

Isuzu ELF 100P 3000 liter brandweerwagen ook wel Nieuwe Isuzu 4KH1 120P 3000 liter brandweerwagen genoemd Isuzu 120P 3cbm waterschuimbrandweerwagen, Isuzu ELF 100P schuimbrandbluswagen, Isuzu lichte schuimbrandweerwagen, Isuzu ELF 3cbm schuimwaterreddingsbrandweerwagen, Isuzu 100P mini-schuimbrandweerwagen.

DeIsuzu ELF 100P 3000 liter brandweerwagen brult tot leven als een formidabel beest, klaar om branden te blussen met ongeëvenaarde kracht en precisie. Aangedreven door de machtige Isuzu 4KH1 120 pk-motor is deze brandweerwagen het toonbeeld van kracht en veerkracht. Hij komt met tomeloze energie in noodsituaties om levens, eigendommen en meer te beschermen.

Met een enorme 2000 litereh waterreservoir en een schuimtank van 1000 liter In wezen is deze truck een reservoir van hoop te midden van de vlammen. Hij draagt de levenskracht met zich mee die nodig is om branden meedogenloos te bestrijden, en zorgt ervoor dat brandweerlieden de middelen hebben om zelfs de hevigste vlammenzee zonder onderbreking te bestrijden.

Deze brandweerwagen is uitgerust met een krachtig pompsysteem dat grote waterstralen nauwkeurig kan afvuren om branden met chirurgische precisie te blussen. Elke sproeier is een wapen en elke slang een levenslijn, want dit brandbestrijdingswonder staat klaar om vlammen te blussen en levens te redden.

Specificaties

Toepassingen

De Isuzu ELF 100P brandweerwagen met een inhoud van 3000 liter is een krachtige en betrouwbare machine, ontworpen voor noodhulp. Met zijn krachtige 120 pk Isuzu 4KH1-motor snelt hij met ongeëvenaarde snelheid en wendbaarheid naar de plaats van het ongeval. De watertank van 2000 liter en de schuimtank van 1000 liter zorgen ervoor dat hij de hevigste vlammen kan doven en zich kan ontwikkelen tot een levensreddende rivier. Het stijlvolle rode design is een echte blikvanger in elke noodsituatie. Deze brandweerwagen beschermt levens en eigendommen en is klaar voor elke uitdaging.

Technische tekening van Isuzu ELF 100P 3000 liter brandweerwagen

A… Carrosserie en chassis

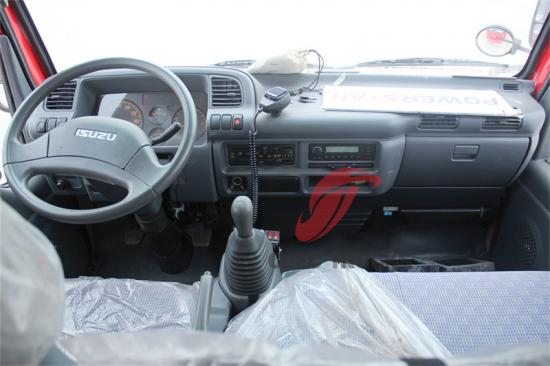

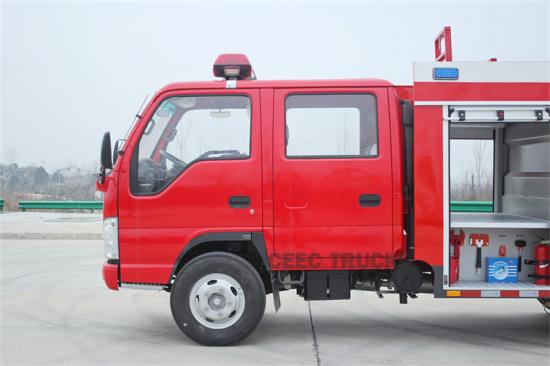

De carrosserie en het chassis van deze brandweerwagen zijn goed ontworpen en gebouwd voor noodhulpmissies. De wagen heeft een cabine met twee rijen, wat zorgt voor een ruime en comfortabele rijruimte voor de bestuurder en bijrijder, wat efficiënte communicatie en samenwerking in noodsituaties bevordert.

Qua chassis is het voertuig uitgerust met een Isuzu 100P 120 pk-motor, die krachtig is en gemakkelijk overweg kan met verschillende complexe wegomstandigheden, waardoor de brandweerwagen snel ter plaatse kan zijn. De bijpassende MSB 5-versnellingsbak schakelt soepel en is eenvoudig te bedienen, wat de bestuurder meer flexibele rijmogelijkheden biedt.

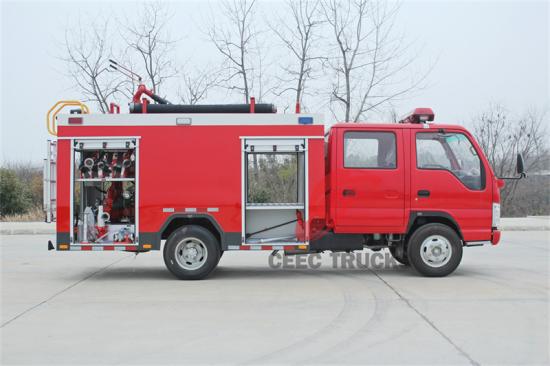

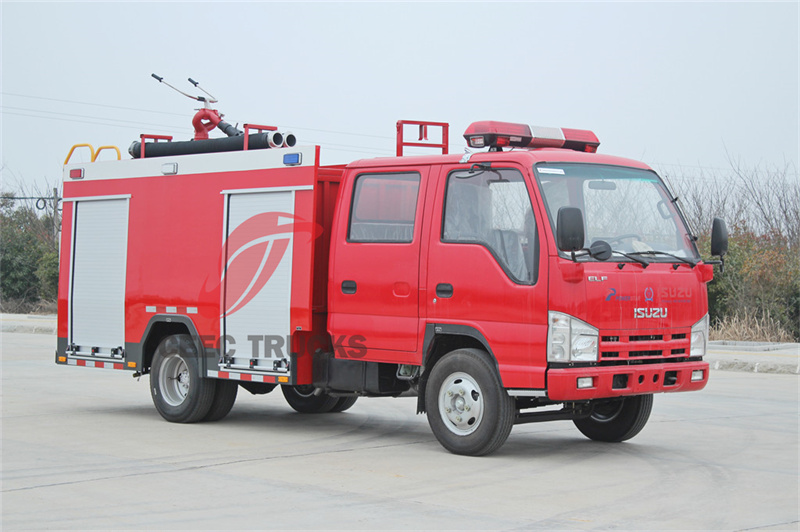

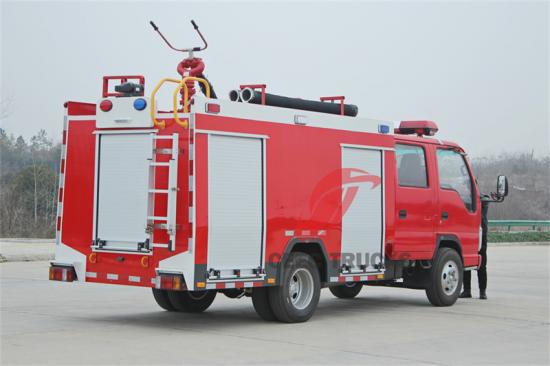

Isuzu ELF 100P 3000 liter brandweerwagen

De carrosserie heeft een opvallende rode kleur, die niet alleen past bij het traditionele uiterlijk van brandweerwagens, maar ook snel de aandacht van de omgeving kan trekken in geval van nood en kostbare tijd kan winnen voor reddingsoperaties. Aan beide zijden van de carrosserie bevinden zich twee kubieke watertanks en één kubieke schuimtank. Deze grote vloeistofopslagtanks bieden voldoende blusmiddel voor de brandweerwagen en zorgen voor een continue watervoorziening tijdens langdurige en intensieve brandbestrijdingsoperaties.

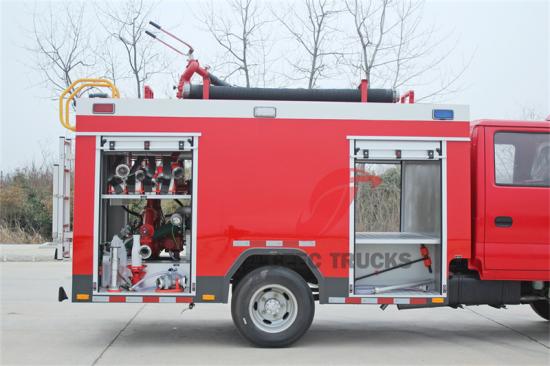

Daarnaast beschikt de carrosserie over een speciale gereedschapsruimte voor het opbergen van diverse brandbestrijdings- en reddingsmaterialen, die brandweerlieden in noodgevallen snel kunnen bereiken. De staart is ontworpen als pompkamer met een ingebouwd, krachtig brandpompsysteem dat zorgt voor een krachtige waterstroom voor waterpistolen, waterkanonnen en andere blusmiddelen om de brandbestrijding te waarborgen.

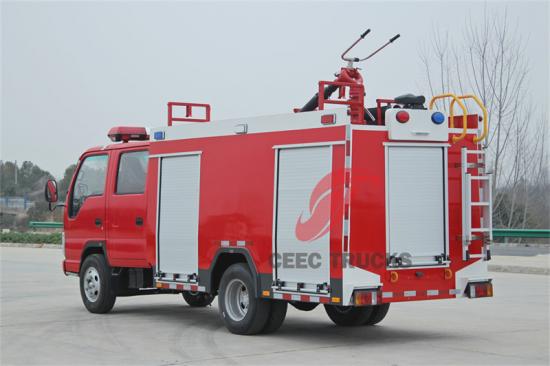

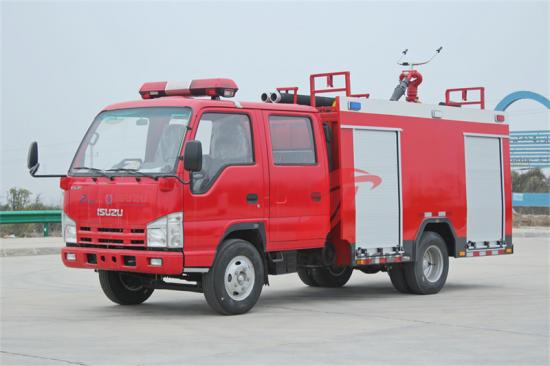

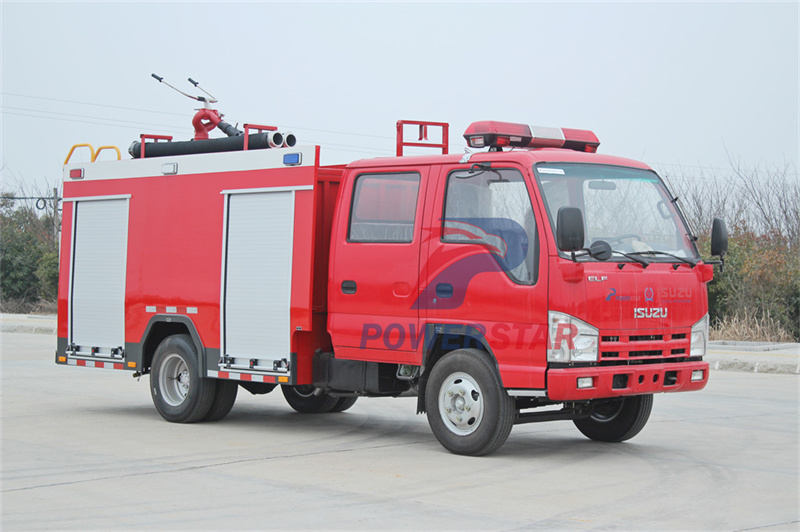

Isuzu ELF 100P schuimbrandbluswagen

A… 2 kubieke watertanks en 1 kubieke schuimtank

In het ontwerp van de carrosserie van deze brandweerwagen nemen twee kubieke watertanks en één kubieke schuimtank een belangrijke plaats in. Ze vormen niet alleen de kerncomponenten van de brandbestrijding, maar vormen ook een belangrijke indicator voor het meten van de brandbestrijdingscapaciteit van brandweerwagens.

De twee kubieke watertanks bevinden zich in het midden van de behuizing en zijn gemaakt van hoogwaardig, corrosiebestendig koolstofstaal. Dit voorkomt schade door waterkwaliteitsproblemen of externe omgevingsinvloeden tijdens langdurige opslag en gebruik. De binnenkant van de watertank is speciaal behandeld om algengroei en bacteriegroei effectief te voorkomen en het water schoon en hygiënisch te houden. De wateruitlaat van de watertank is bovendien slim ontworpen en kan snel worden aangesloten op waterpistolen, waterkanonnen en andere wateruitlaatapparatuur, voor een soepele en stabiele waterstroom.

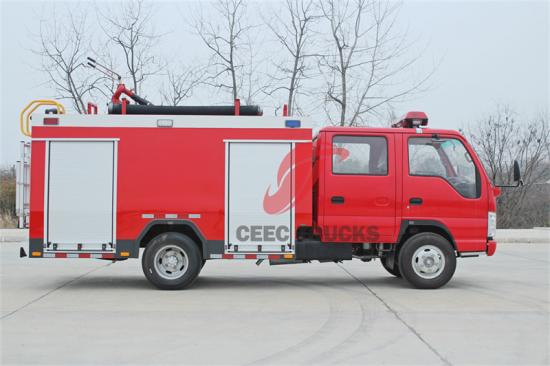

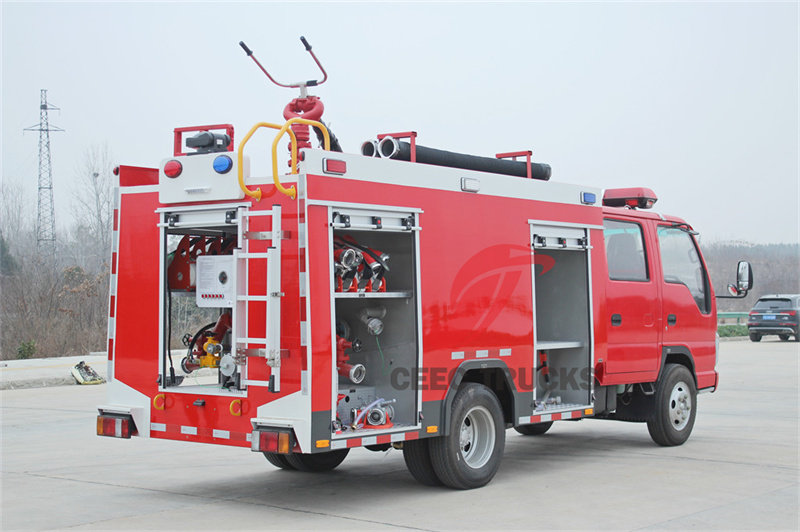

Isuzu 120pk 3cbm waterschuim brandweerwagen

Naast de watertank bevindt zich een schuimtank van 1 kubieke meter, eveneens gemaakt van hoogwaardige materialen met uitstekende afdichtings- en thermische isolatie-eigenschappen. De schuimtank slaat efficiënt en milieuvriendelijk blusschuim op, dat na vermenging met water snel een stabiele schuimlaag vormt. Deze laag bedekt het brandende object en isoleert de lucht, waardoor het doel van snelle brandblussing wordt bereikt. De uitlaat van de schuimtank is verbonden met de watertank. Door de druk van het pompsysteem wordt het schuim gemengd met water en vervolgens naar de waterafvoer getransporteerd voor efficiënte brandblussing.

Het capaciteitsontwerp van deze twee vloeistofopslagtanks houdt volledig rekening met de behoeften van brandweerwagens bij daadwerkelijke brandbestrijding. Dit zorgt niet alleen voor voldoende blusmiddel, maar voorkomt ook problemen zoals overgewicht en lastige bediening als gevolg van een te hoge capaciteit. Tegelijkertijd zijn ze uitgerust met nauwkeurige vloeistofniveaumeters en alarmen, die de veranderingen in het vloeistofniveau in de vloeistofopslagtank in realtime kunnen bewaken en een alarmsignaal afgeven wanneer het vloeistofniveau te laag is, zodat brandweerlieden tijdig worden gewaarschuwd om het blusmiddel bij te vullen.

De 2 kubieke watertanks en 1 kubieke schuimtank van deze brandweerwagen zijn verstandig ontworpen en krachtig. Ze bieden de brandweerwagen voldoende blusmiddel en efficiënte brandblusmiddelen, wat een belangrijk hulpmiddel is voor de brandweer bij het bestrijden van verschillende brandongelukken.

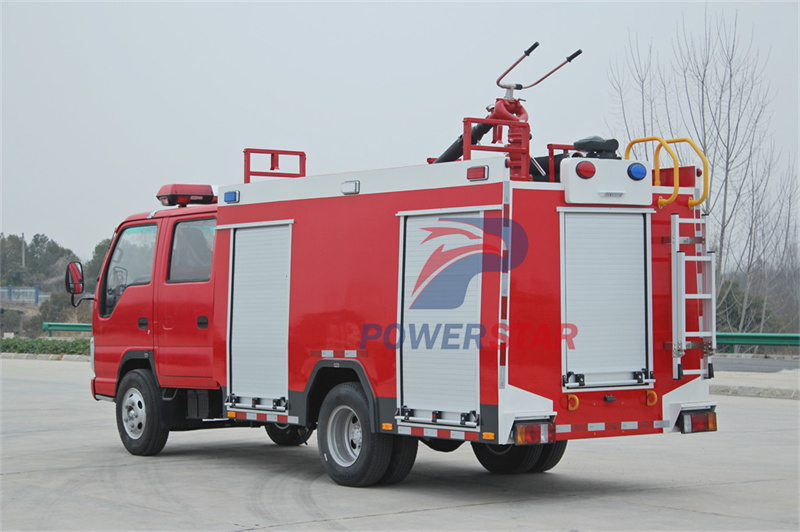

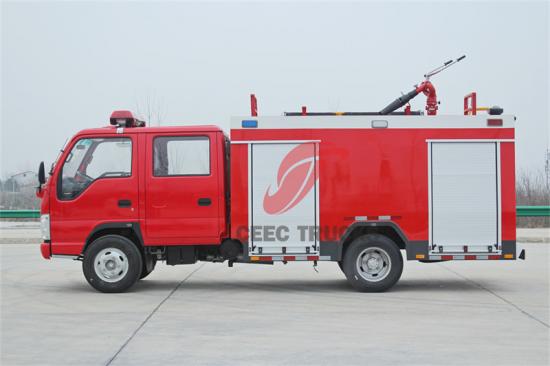

Isuzu licht schuim brandblusvoertuig

A… CB10/30 brandpomp en PL24 brandmonitor

Deze brandweerwagen is uitgerust met een geavanceerde CB10/30-brandpomp en een PL24-schuimwaterbrandmonitor met dubbele functie, die samen het krachtige brandblussysteem vormen.

De CB10/30 brandbluspomp is een hoogwaardige en zeer betrouwbare brandbluspomp. De pomp maakt gebruik van een geavanceerd centrifugaalontwerp, dat mechanische energie omzet in vloeibare kinetische energie via een snel draaiende waaier om waterdruk te creëren en te transporteren. Het ontwerp is volledig afgestemd op de specifieke kenmerken van brandbestrijdingsoperaties en kan snel starten en in korte tijd een stabiele waterstroom leveren. Het maximale debiet van de pomp kan 30 l/s bereiken, wat voldoet aan de brandbestrijdingsbehoeften in diverse complexe omgevingen. De CB10/30 brandbluspomp is gemaakt van hoogwaardige materialen en geavanceerde technologie. Hij is slijtvast, corrosiebestendig en bestand tegen hoge temperaturen, wat zorgt voor stabiele prestaties tijdens langdurige brandbestrijding met hoge intensiteit.

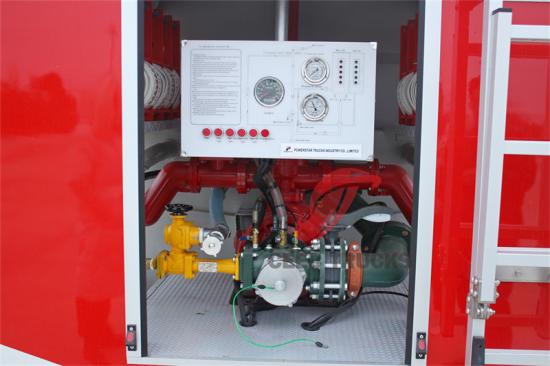

CB10/30 brandpomp

De PL24-brandmonitor is afgestemd op de CB10/30-brandbluspomp, een complete en gebruiksvriendelijke brandblusuitrusting. Het bereik van de PL24-brandmonitor is ≥ 45 m. Dankzij de 360° rotatie rondom en de mogelijkheid om de hellingshoek omhoog en omlaag te verstellen, kunnen brandweerlieden nauwkeurig op de brandhaard richten en een snelle en effectieve blussing bereiken. Bovendien beschikt het wateruitlaatontwerp van de PL24-brandmonitor over diverse optionele modi, zoals gelijkstroom, sproeien, enz., om te voldoen aan de behoeften van verschillende brandhaarden en blusniveaus.

De PL24-brandmonitor bestaat hoofdzakelijk uit een basis, een granaat, een straalpijp, een loop en een horizontaal rotatiemechanisme. De schuimvloeistof dringt via de basis de granaat binnen, diffundeert en vernevelt wanneer deze door de straalpijp stroomt en zuigt lucht aan vanuit de staart van de loop om luchtschuim te vormen, dat vervolgens uit de loop wordt gespoten om de brand te blussen. De gebruiker kan de positie van het pistool aanpassen om het op het brandpunt te richten door middel van horizontale rotatie en elevatie. Bij het spuiten moet zoveel mogelijk in de windrichting worden gespoten, zodat brandweerlieden veilig kunnen werken en hun werk optimaal kunnen uitvoeren.

De perfecte combinatie van de CB10/30-brandpomp en de PL24-brandmonitor geeft deze brandweerwagen krachtige blusmogelijkheden en flexibele brandblusmethoden. Hierdoor is het een belangrijk hulpmiddel voor brandweerkorpsen bij het bestrijden van verschillende brandongelukken.

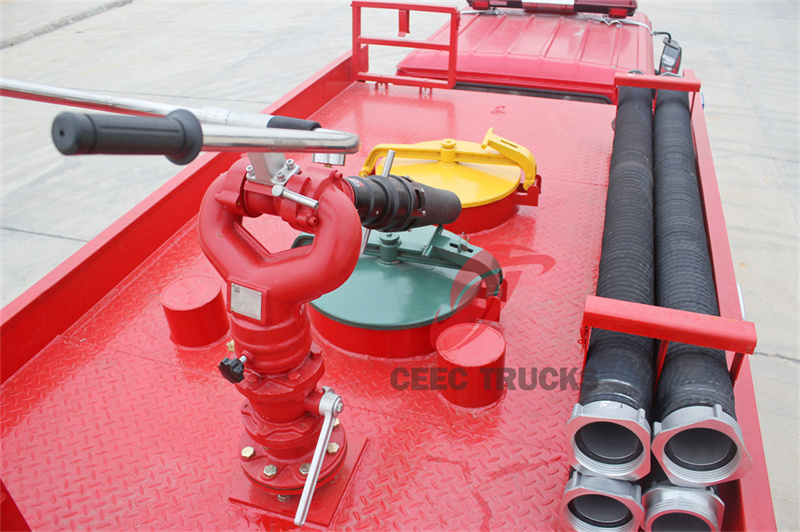

PL24 brandmonitor

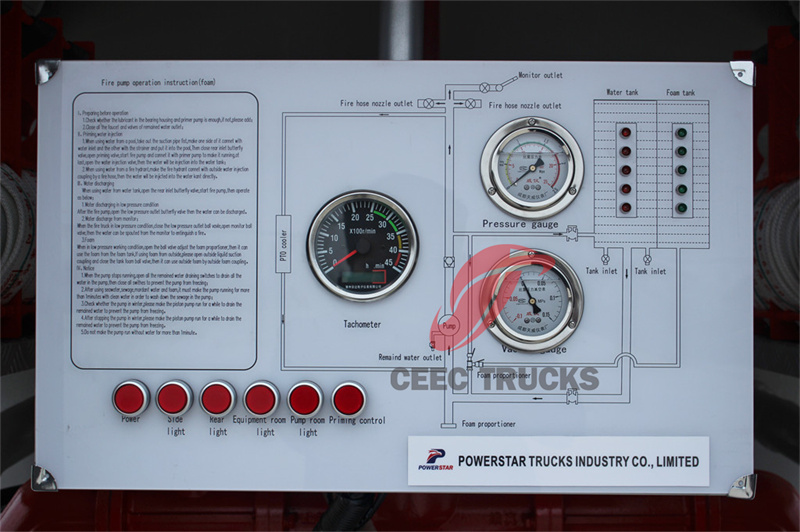

Bedieningspaneel

De bedieningsintroductie en het werkstructuurdiagram bevinden zich op een prominente plaats op het bedieningspaneel. Duidelijke tekst en intuïtieve afbeeldingen bieden brandweerlieden gedetailleerde bedieningsstappen en beschrijvingen van de apparatuurstructuur. Deze inleidingen en diagrammen helpen brandweerlieden niet alleen om zich snel vertrouwd te maken met de apparatuur, maar bieden ook de nodige bedieningsinstructies in noodsituaties om efficiënte en veilige brandbestrijding te garanderen. Het bedieningspaneel is uitgerust met een verlichtingslamp voor voldoende verlichting tijdens operaties 's nachts of bij weinig licht, zodat brandweerlieden het instrumentenpaneel en de bedieningsknoppen goed kunnen zien.

A- Instrumentenpaneel:

· Vacuümmeter: Wordt gebruikt om de vacuümgraad bij het aanzuigeinde van de brandpomp te bewaken. Hiermee wordt gegarandeerd dat de pompbehuizing voldoende negatieve druk kan opbouwen tijdens het aanzuigen van water en dat er effectief water wordt afgezogen.

· Manometer: Geeft de drukwaarde weer bij de wateruitlaat van de brandpomp, zodat brandweerlieden inzicht hebben in de werkstatus en de waterafvoerprestaties van de pompbehuizing. Zo kunnen ze de waterafvoerdruk en -stroom aanpassen aan de brandsituatie.

· Toerenteller: geeft in realtime het toerental van de brandpompmotor weer, geeft brandweerlieden intuïtieve feedback over de bedrijfsstatus van de pompbehuizing en helpt bij het tijdig ontdekken en verhelpen van mogelijke storingen.

Bedieningspaneel

A… Brandbestrijdingsuitrusting

Deze brandweerwagen is uitgerust met uitgebreide brandbestrijdingsuitrusting, ontworpen om diverse complexe branden te bestrijden en brandweerlieden in staat te stellen hun brandbestrijdingstaken efficiënt en veilig uit te voeren. De volgende brandbestrijdingsuitrusting is op dit voertuig aanwezig:

Brandblusser: Het voertuig is uitgerust met een poederblusser, die gebruikt wordt om beginnende branden of specifieke soorten branden te blussen.

Waterverzamelaar: Wordt gebruikt om natuurlijke waterbronnen, zoals rivieren, meren, etc. te verzamelen en is via leidingen verbonden met de brandpomp om extra waterbronnen voor brandweerwagens te creëren.

Waterfilter: Geïnstalleerd aan de achterzijde van de waterverzamelaar. Wordt gebruikt om onzuiverheden en verontreinigende stoffen uit het water te filteren. Zo wordt gegarandeerd dat het bluswater schoon en veilig is.

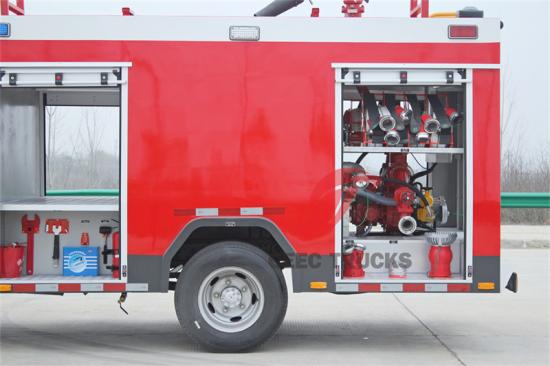

Brandblusser, wateropvangbak en waterfilter

Waterverdeler: verdeelt de brandslang in meerdere takken, wat handig is om meerdere brandpunten tegelijk van water te voorzien en de efficiëntie van de brandbestrijding te verbeteren.

Waterpistool: inclusief DC-slang en DC-schakelslang, waarmee water vanaf een grote afstand kan worden gespoten om grootschalige branden te blussen.

Schuimpistool: Wordt aangesloten op de schuimtank en spuit het schuimmengsel, geschikt voor het blussen van branden waarbij ontvlambare en explosieve stoffen zoals oliën en chemicaliën betrokken zijn.

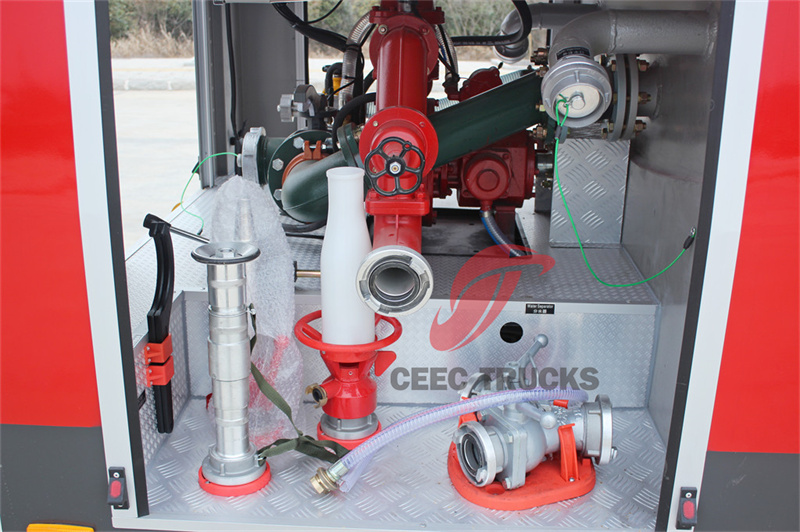

Waterverdeler, waterpistool, schuimpistool

Brandslang: gemaakt van rubber of synthetische materialen die bestand zijn tegen hoge temperaturen en hoge druk. Gebruikt om brandpompen en waterafvoerapparatuur aan te sluiten en om water of schuimmengsel over te brengen.

Vuursleutel, schop, houweel, bijl:

Brandsleutel: Wordt gebruikt om brandslangen, waterleidingen en andere apparatuur snel aan te sluiten of los te koppelen.

Brandschep: Wordt gebruikt om te graven en obstakels op de plaats van de brand te verwijderen, of als sloopwerktuig.

Vuurpik: worden gebruikt om obstakels zoals muren, deuren en ramen te slopen en bluskanalen te openen.

Brandbijl: wordt gebruikt om bomen om te hakken, houten constructies te slopen, etc. en is ook een zelfverdedigingswapen voor brandweerlieden in noodsituaties.

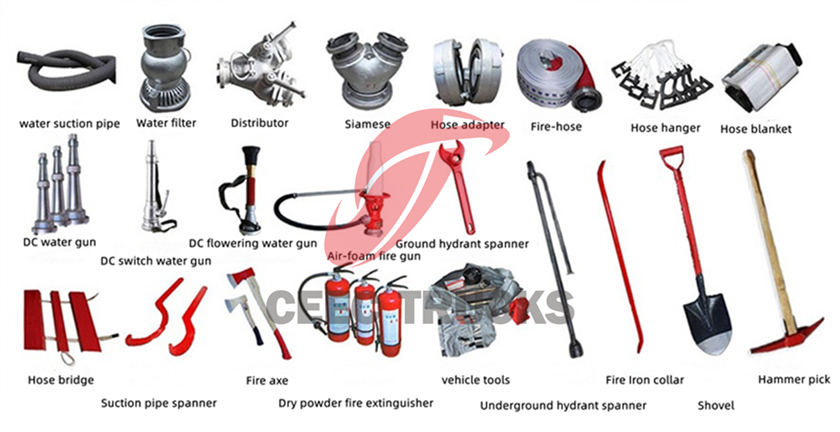

Vuurpaard

Brandweerpak: Een brandweerpak is een speciaal pak dat brandweerlieden dragen tijdens taken zoals brandbestrijding en reddingsacties. Het is ontworpen om brandweerlieden te beschermen tegen schadelijke factoren zoals hoge temperaturen, vlammen, rook en chemicaliën.

Deze brandblusapparatuur vormt samen het krachtige brandblussysteem van de brandweerwagen, waardoor brandweerlieden snel en accuraat kunnen reageren op diverse branden en mensenlevens en eigendommen effectief kunnen beschermen. Tegelijkertijd zijn deze apparaten grondig getest en gecertificeerd om hun betrouwbaarheid en veiligheid bij daadwerkelijk gebruik te garanderen.
