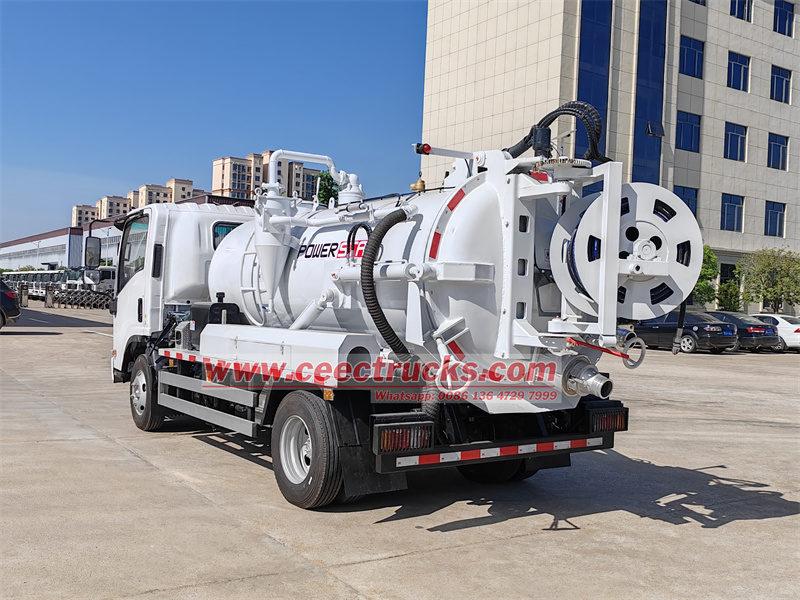

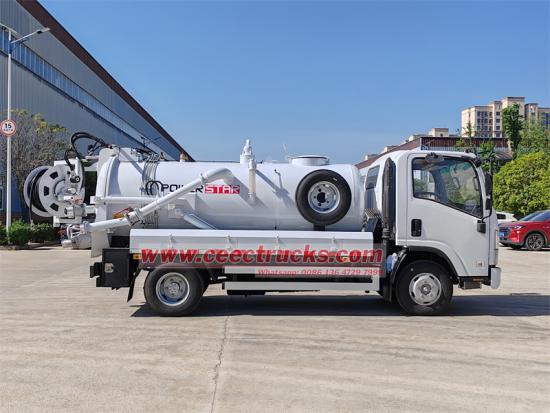

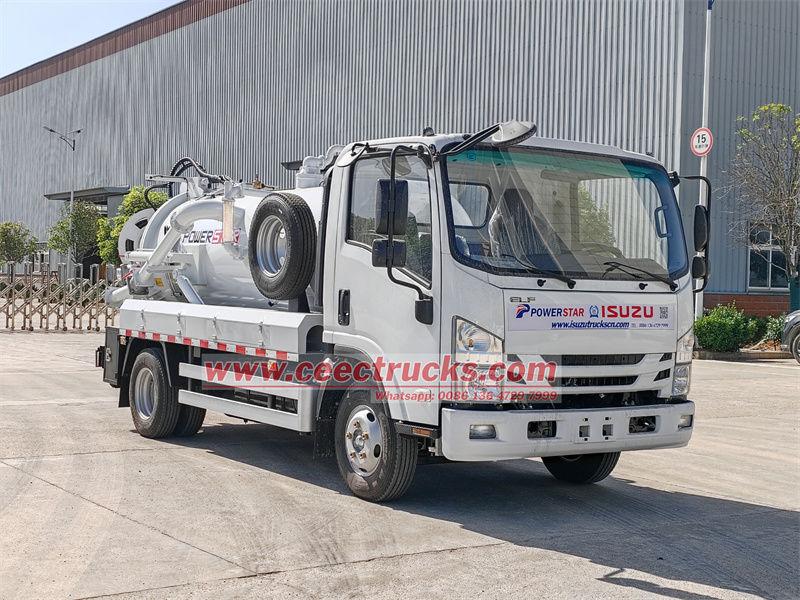

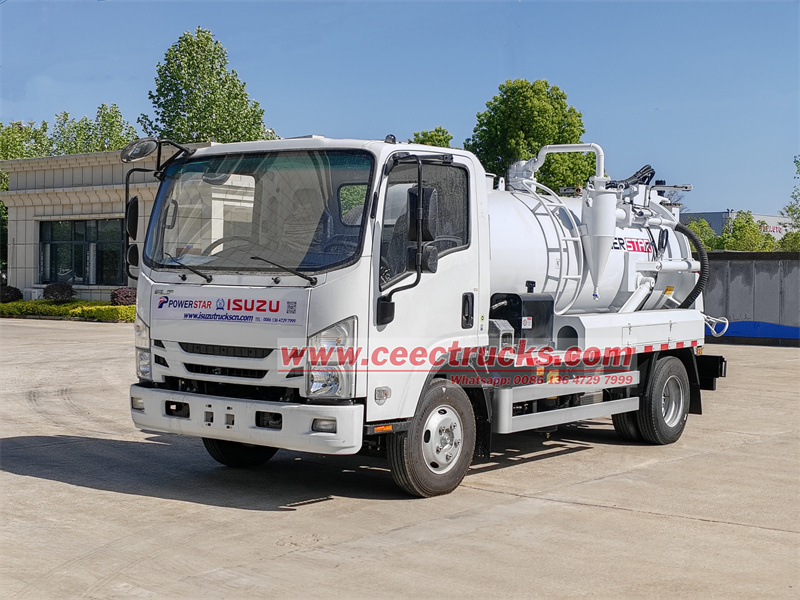

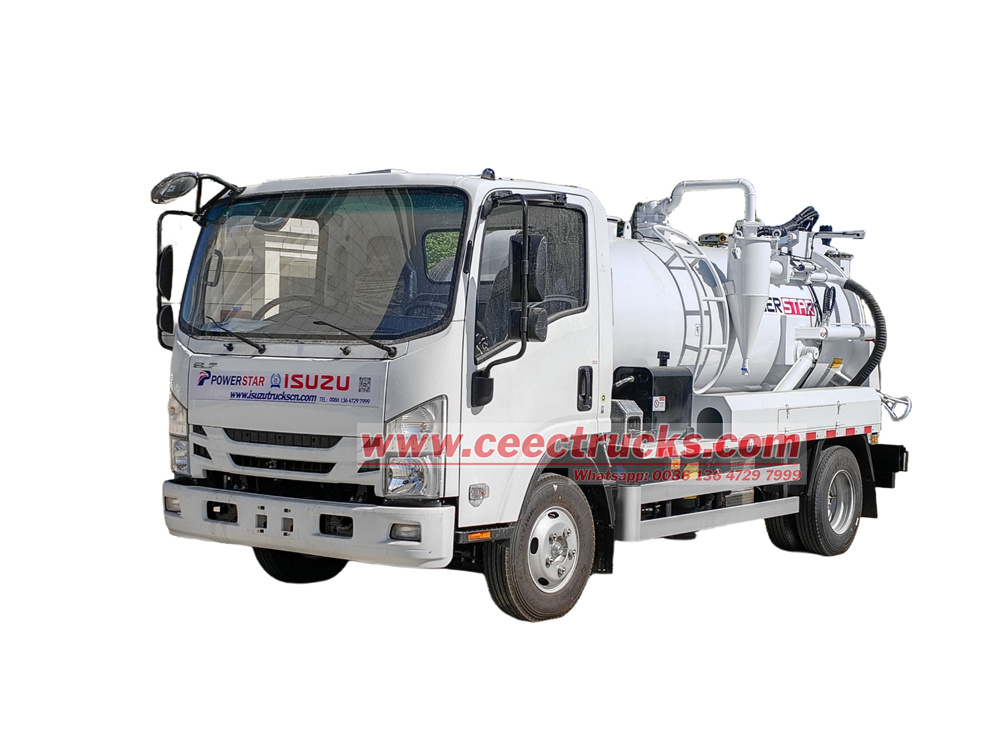

Isuzu 4.000 liter gecombineerde spuitzuigwagen

Isuzu 4.000 liter gecombineerde vacuümstraalwagenis ontworpen met hoge efficiëntie, veiligheid en flexibiliteit als kernconcept en is speciaal ontworpen voor het baggeren en ontzilten van pijpleidingen onder complexe werkomstandigheden. Het voertuig is gebaseerd op het Isuzu KV100 chassis, uitgerust met een Isuzu 4KH1CN6LB motor en een MSB 5-versnellingsbak, met een sterk vermogen en stabiele besturing. De bovenwagen maakt gebruik van een dubbel tankontwerp van 3 kubieke afvalwatertank en 1 kubieke schoonwatertank, uitgerust met een Weilong vacuümpomp en een geïmporteerde hogedrukwaterpomp om de gecoördineerde werking van afvalwaterafzuiging en hogedrukspoeling te bereiken. De dubbele PTO-knoppen in de cabine, de handmatige hydraulische klep en de rechterachterbedieningskast vormen een drievoudig bedieningssysteem, dat het schakelen van de bedrijfsmodus met één knop ondersteunt, en de dubbele hydraulische en elektrische garanties zorgen voor operationele flexibiliteit en betrouwbaarheid. Configuraties zoals het secundaire filter, de achterklepontladingsklep en de slanghaspel verbeteren de efficiëntie en veiligheid van de bediening verder, waardoor het een ideale keuze is voor stedelijke sanitaire voorzieningen en industrieel pijpleidingonderhoud.

â— 30 jaar ervaring in het ontwerpen van gecombineerde rioolreinigingswagens

â— Een professioneel verkoopteam dat u helpt bij het kiezen van de juiste vrachtwagen.

â— Stel een strikt QC-team samen om de kwaliteit te garanderen

â— Snelle levertijd, snelle verzendtijd van 10 dagen

â— 24 maanden garantie op de tijd

I. Chassisconfiguratie

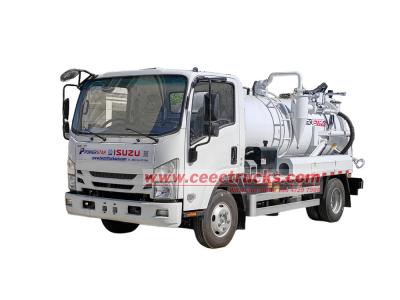

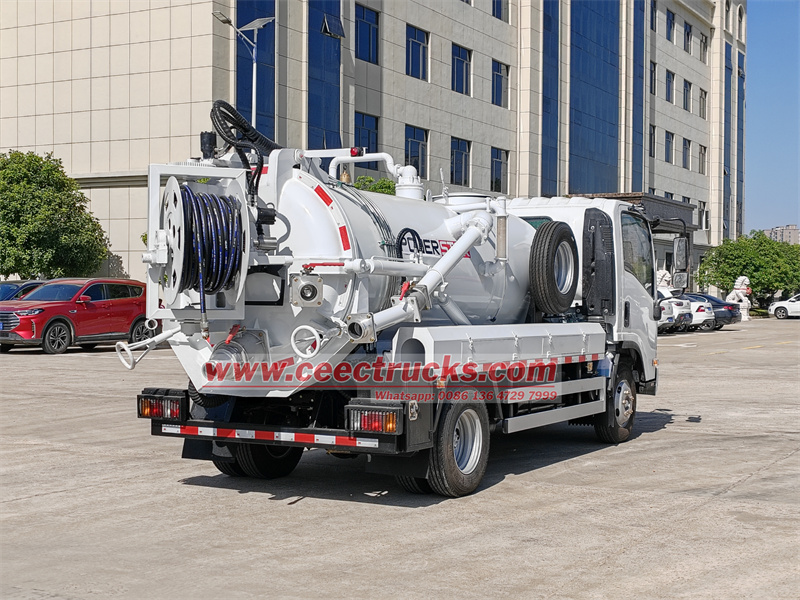

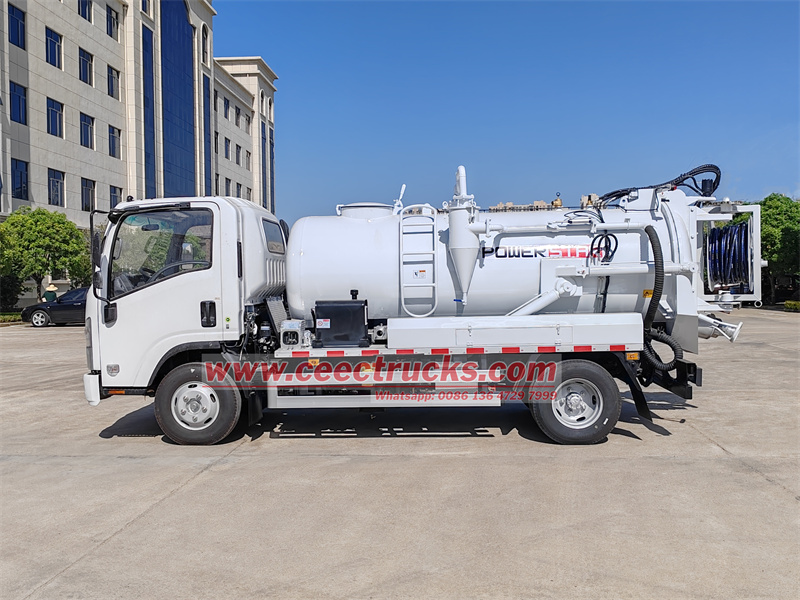

De Isuzu KV100 gecombineerde rioolreinigingswagenis gebaseerd op het Isuzu KV100-chassis, uitgerust met een Isuzu 4KH1CN6LB-motor (120 pk), gekoppeld aan een Isuzu MSB 5-versnellingsbak en een wielbasis van 3360 mm. Hij heeft een krachtig vermogen en een soepele besturing en is geschikt voor complexe stedelijke wegomstandigheden.

II. Bovenbouw

A… Tankontwerp

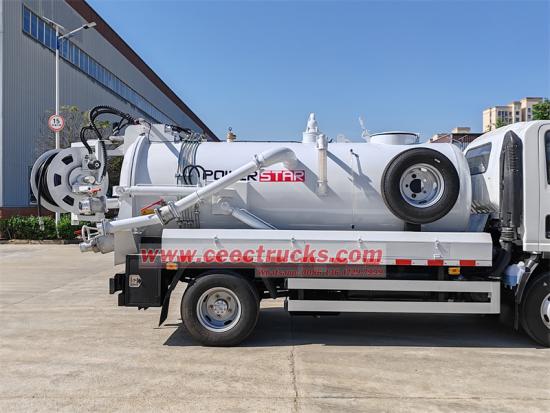

• Gesplitste tank: 3 kubieke rioolwatertanks + 1 kubieke schoonwatertank, onafhankelijk compartimentontwerp, om te voldoen aan de dubbele behoefte van rioolwaterafzuiging en schoonwaterspoeling.

• Materiaal: hoogwaardig koolstofstaal (optioneel roestvrij staal), corrosie- en roestbestendig, voor een langere levensduur.

A… Kernapparaat

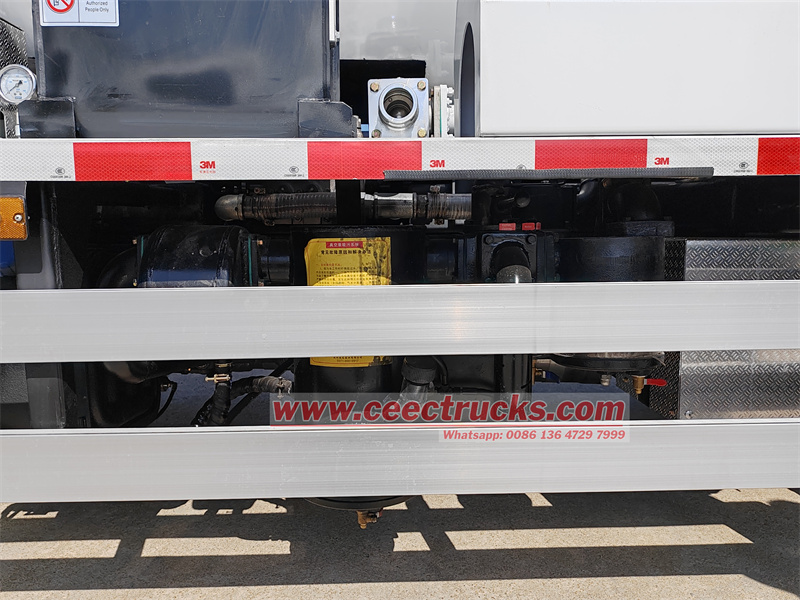

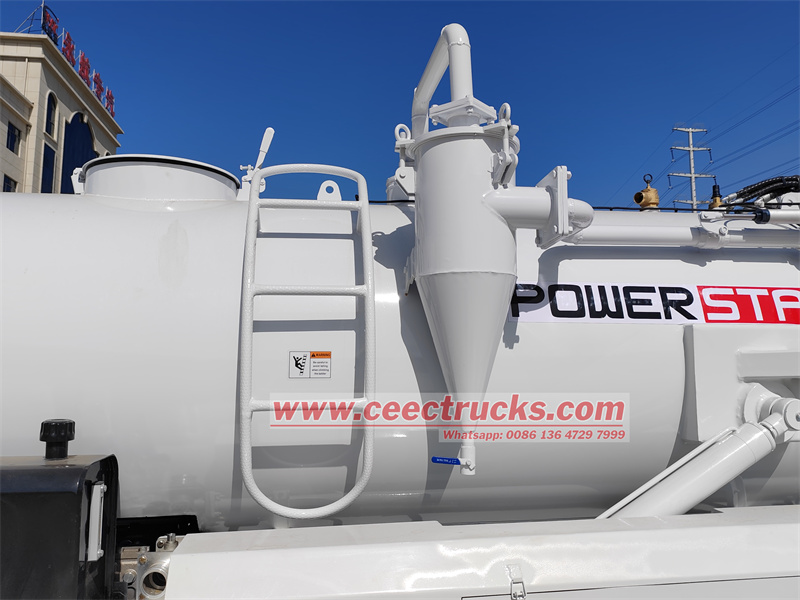

• Weilong vacuümpomp:Efficiënte afzuiging van afvalwater, met secundair filter om grote deeltjes onzuiverheden tegen te houden, om de stabiele werking van de apparatuur te beschermen.

• Italiaanse HPP hogedrukwaterpomp:gecombineerd met een hogedrukwaterpistool-slanghaspel, sterk spoelvermogen.

• Rioolvenster:Real-time observatie van het vloeistofniveau in de tank om overstromingen te voorkomen.

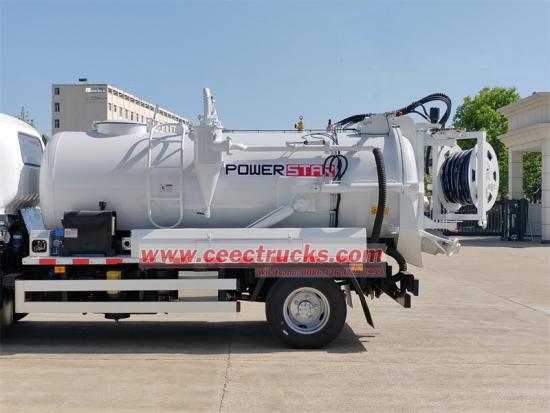

• Ladder:Opvouwbare ladder aan de zijkant van de tank voor eenvoudig onderhoud.

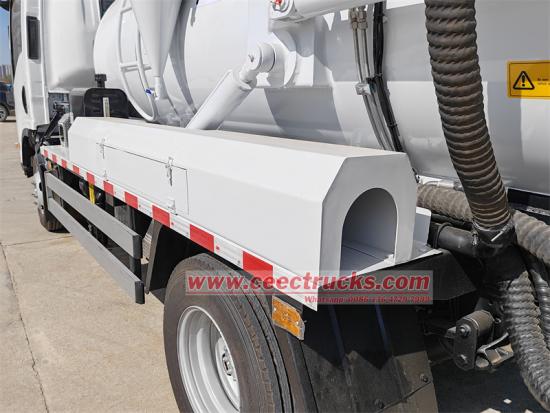

• Pijpleidingdoos:Berg hogedrukleidingen en toebehoren op om de werkplek schoon te houden.

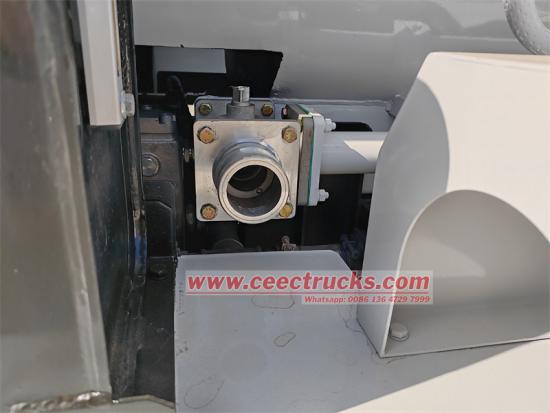

• Ontladingsklep van de achterklep:Maak de afvalwatertank snel leeg en ondersteun de continue werking.

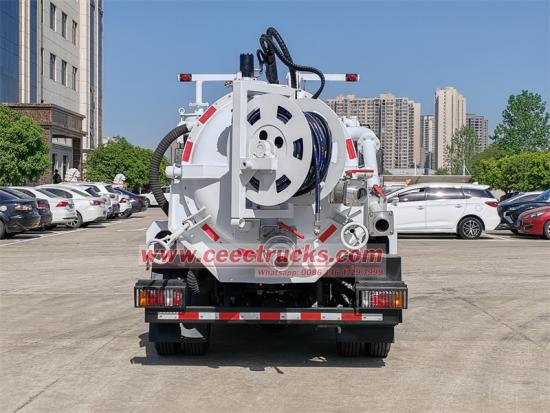

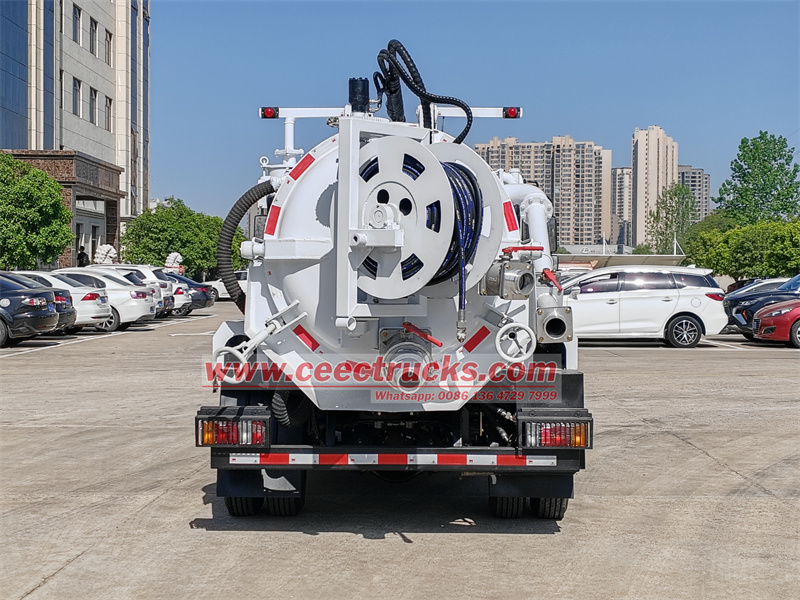

• Slanghaspel:Uitgerust met een hogedrukwaterpistoolhaspel, ondersteuning voor spoelen op afstand en flexibele reactie op verschillende werkomstandigheden.

III. Bedieningscontrolesysteem

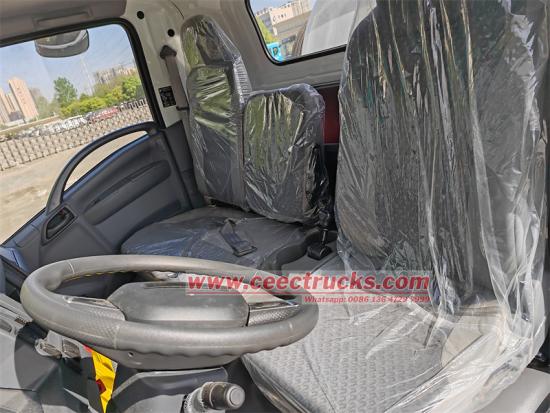

A…Dubbele aftakas onafhankelijke bedieningsknop

1. Positie:Aan de linker- en rechterkant van het stuur bevinden zich onafhankelijke knoppen met duidelijke markeringen en een intuïtieve bediening.

2. Functie:

• Linkerknop (bediening riooltank):Met één klik start/stopt u de Weilong vacuümpomp en in samenwerking met het secundaire filter zuigt u efficiënt rioolwater af, zodat er geen onzuiverheden in de pomp terechtkomen.

• Rechterknop (bediening schoonwatertank):Start/stop de geïmporteerde hogedrukwaterpomp, lever een waterstraal met een hoge druk van 16-20 MPa en bagger de pijpleiding krachtig uit.

• Voordelen:De twee systemen werken onafhankelijk van elkaar en interfereren niet met elkaar. Zo hoeft u bijvoorbeeld de reinigingsfunctie niet uit te schakelen tijdens het verpompen van rioolwater, wat de werkefficiëntie verbetert.

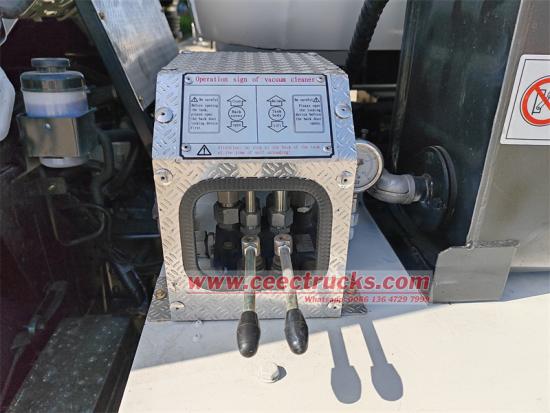

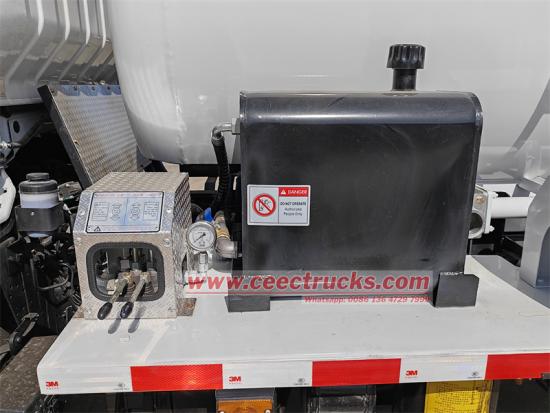

A… Handmatige hydraulische bedieningsklep (bestuurderszijde)

Functie-identificatie:

• Terug Over Sluiten/Openen:Controleer het sluiten en openen van de achterklep van de rioolwatertank om afdichting te garanderen of om het rioolwater snel te legen.

• Tanklichaamverval/-lift:Pas de hoek van de tankbehuizing aan via het hydraulische systeem om deze aan te passen aan de operationele vereisten van verschillende diepten of hoeken.

• Werkingsmethode:Knopvormig ontwerp, gevoelige hydraulische respons, complexe bewegingen kunnen met één hand worden uitgevoerd, waardoor de bedieningsintensiteit wordt verminderd.

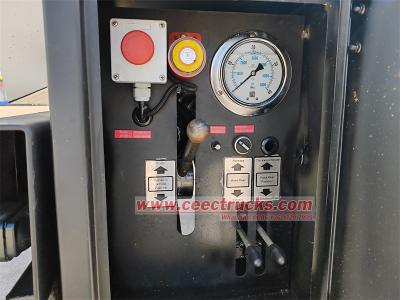

A… Bedieningskast achter (rechter achterzijde):

1. Hogedruk spoelsysteem

• Hydraulische spuitpijpleiding sluiten/openen:Bediening van de hogedrukleiding met één knop om waterlekkage door verkeerde bediening te voorkomen.

• Slanghaspel losmaken/intrekken:De elektrische slanghaspel rolt automatisch op en laat deze los, ondersteunt slangen van meer dan 10 meter en is geschikt voor werkzaamheden over lange afstanden.

• Rotatie van de slanghaspel (met de klok mee/tegen de klok in):Pas de draairichting van de haspel aan met de knop op de bedieningskast, pas de hoek van de slang flexibel aan en voorkom verstrengeling.

2. Hulpfunctiecontrole

• Zoemerschakelaar:Schakel tijdens de werking de zoemer in om het omringende personeel te waarschuwen dat zij op de veiligheid moeten letten en onbedoeld letsel door hogedrukwaterstralen moeten voorkomen.

• Pneumatische klepschakelaar:Regel het openen en sluiten van pneumatische kleppen, zoals de tankafsluitklep, om ervoor te zorgen dat de tank volledig is afgedicht tijdens het aftappen van rioolwater.

• Elektronische gashendel/schakelaar:De elektronische gasklep past het motortoerental nauwkeurig aan op verschillende bedrijfsbelastingen (zoals energiebesparing bij lage snelheid bij lichte belasting, en boost bij hoge snelheid bij zware belasting).

IV. Operationele coördinatie en veiligheidsontwerp

A….Duale systeemkoppelingslogica

• Prioriteitscontrole:De afvalwatertank en de aftakas van de schoonwatertank fungeren als back-up voor elkaar. Mocht één kant uitvallen, dan kan de andere kant nog steeds zelfstandig functioneren.

• Veiligheidsvergrendeling:Wanneer het achterdeksel van de tank niet gesloten is (Back Over Open-stand), kan de vacuümpomp niet worden gestart om lekkage van rioolwater te voorkomen.

A…. Hydraulisch en elektrisch redundant ontwerp

• Handmatige hydraulische klep:Wanneer het elektrische systeem uitvalt, kunnen basishandelingen, zoals het optillen van de tank en het openen en sluiten van de achterklep, nog steeds worden uitgevoerd via de handmatige klep aan de bestuurderszijde.

• Elektronische gasklep dubbele modus:ondersteunt automatische cruisecontrol en handmatige aanpassing om complexe werkomstandigheden het hoofd te bieden (zoals automatische boost bij het klimmen).

A…. Waarschuwings- en noodsysteem

• Zoemer + waarschuwingslampje:automatische koppeling tijdens bedrijf, waardoor er 's nachts of in een lawaaiige omgeving een dubbele waarschuwing wordt gegeven.

• Noodstopknop:Op de rechterachterbedieningskast en in de cabine zitten rode noodstopknoppen waarmee met één klik de stroomtoevoer volledig kan worden uitgeschakeld.
