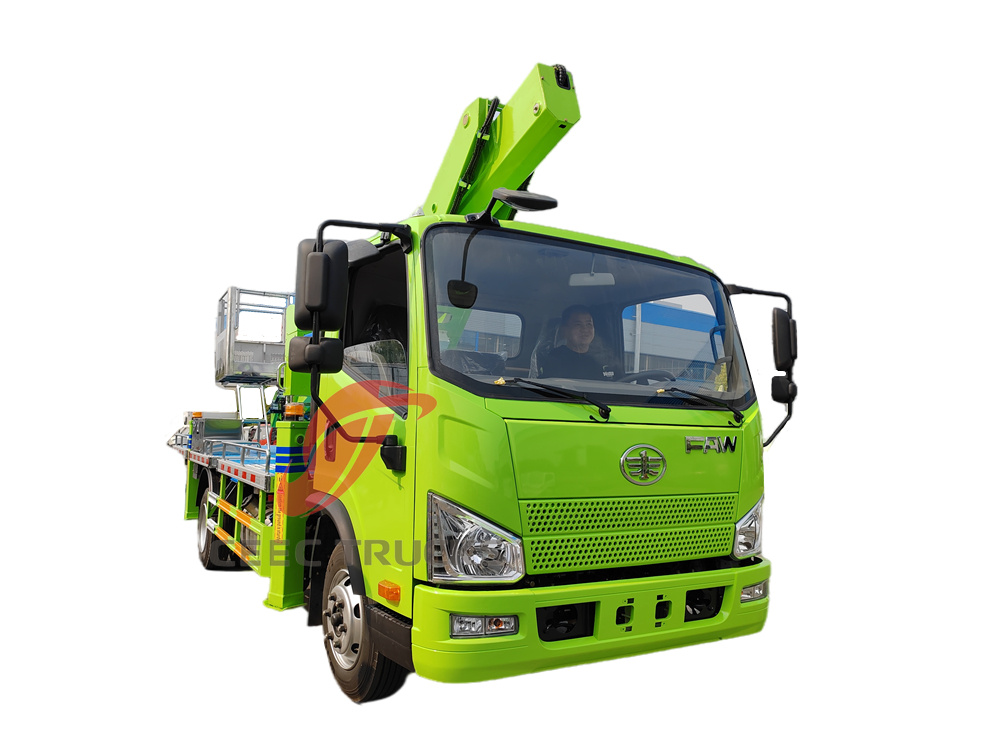

FAW 16 m knikarmhoogwerker

DeFAW 16 m knikarmhoogwerkeris gebouwd op een CA1040-chassis uit de FAW J6F-serie, uitgerust met een Xichai National VI-motor van 130 pk en een krachtige en milieuvriendelijke WLY 6-versnellingsbak. De bovenwagen is voorzien van een vierdelige, rechte hoogwerkerarm met een totale lengte van 16 meter. De hydraulische aandrijving zorgt voor een meertraps synchrone telescopische en 360 graden draaihoek.°Continue rotatie. Dankzij het automatische nivelleringssysteem is de bediening nauwkeurig en stabiel. De achterste werkbank kan 200 kg dragen en is uitgerust met een antislip aluminium plaat en een rotatiefunctie om te voldoen aan de behoeften van multi-hoek bediening. Het voertuig wordt ondersteund door 4 V-vormige voor- en H-vormige achterpoten, en de nivellering met één knop kan worden aangepast aan complex terrein. De bediening integreert twee modi voor geaarde en draadloze afstandsbediening, uitgerust met meerdere veiligheidsvoorzieningen (zoals overbelastingsalarm, hydraulische overbelastingsbeveiliging, antibotsingssysteem, noodbeveiliging, vergrendelingsmechanisme) om efficiëntie en veiligheid te garanderen. Het voertuig wordt veel gebruikt in gemeentelijke, bouw-, industriële en andere sectoren en is een betrouwbare keuze voor luchtoperaties.

● Ontworpen volgens uw wensen

● OEM-service op maat, bedruk uw bedrijfslogo

● Snelle levertijd, snelle verzendtijd van 10 dagen
● 24 maanden garantie op de tijd

Chassis systeem

●. Chassismodel:Deze modificatie is gebaseerd op de FAW J6F-serie CA1040 lichte vrachtwagenchassismodificatie en is speciaal ontworpen voor technische modificaties, waarbij rekening wordt gehouden met zowel draagkracht als berijdbaarheid.

●Energiesysteem:

♦ Motor:Xichai CA4DB1-13E6, 130 pk (95 kW), voldoet aan de National VI-emissienorm, 2,2 liter cilinderinhoud, turbocompressortechnologie, stabiel motorvermogen en uitstekend brandstofverbruik.

♦ Transmissie:WLY 6-versnellingsbak met handgeschakelde versnellingsbak, duidelijke versnellingspositie, eenvoudig schakelen en aanpasbaar aan complexe werkomstandigheden.

●Wielbasis en aandrijving: 3300 mm wielbasis, redelijke lastverdeling over de vooras, sterk draagvermogen van de achteras, uitgerust met hydraulisch stuurbekrachtigingssysteem, flexibele besturing.

●. Remsysteem: schijfremmen voor en trommelremmen achter, gecombineerd met ABS antiblokkeersysteem om de rijveiligheid te garanderen.

Bovenste systeem

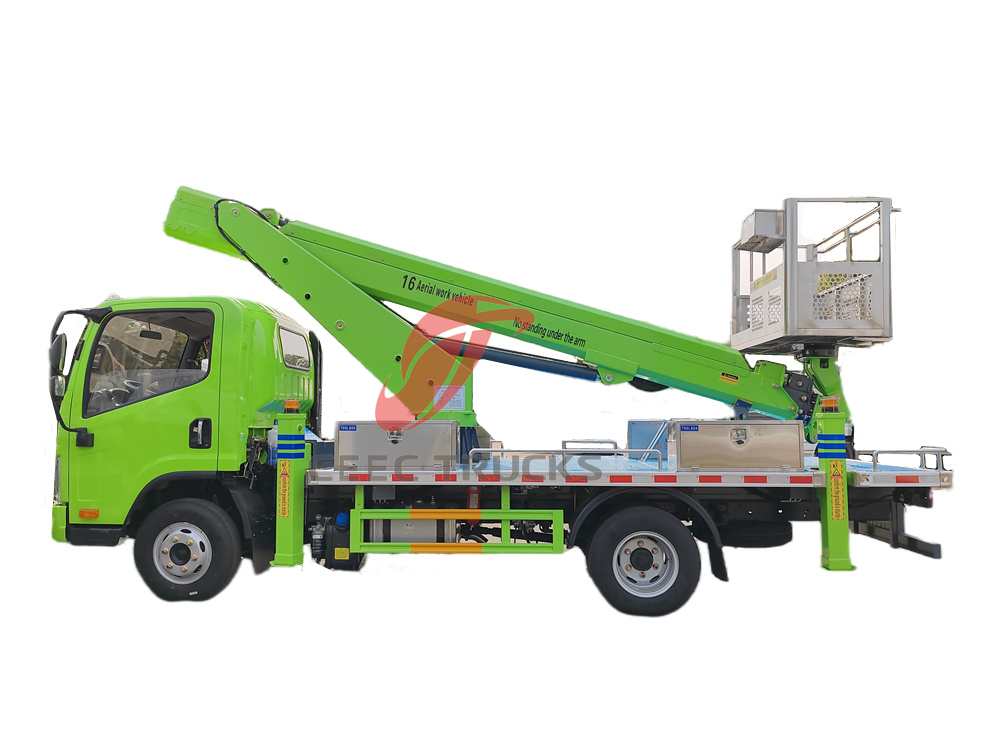

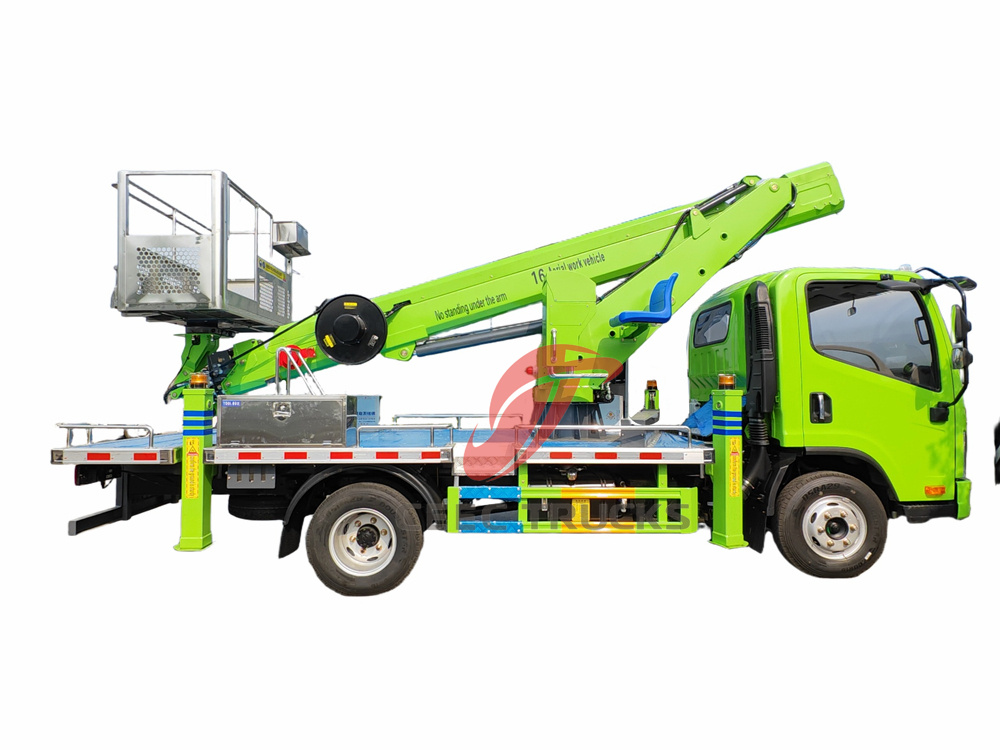

●. Hoogwerkerboom

♦ Structurele vorm:Rechte arm met 4 secties, gelaste constructie van zeer sterk mangaanstaal, geoptimaliseerd ontwerp van de armdoorsnede, uitstekende buig- en torsieweerstand.

●. Armparameters:

♦Totale lengte:16 meter (verticale werkhoogte), horizontale uitschuifhoogte ca. 11 meter (arm volledig uitgeschoven).

♦ Telescopische methode:De volledig hydraulische aandrijving, uitgerust met een uiterst nauwkeurige proportionele klep, ondersteunt meertraps synchrone telescopische bediening en onafhankelijke bediening van één sectie, en de arm beweegt soepel zonder te trillen. Het telescopische mechanisme maakt gebruik van een dubbele ketting + hydraulische cilinderverbinding, wat de beweging soepel maakt zonder vastlopen.

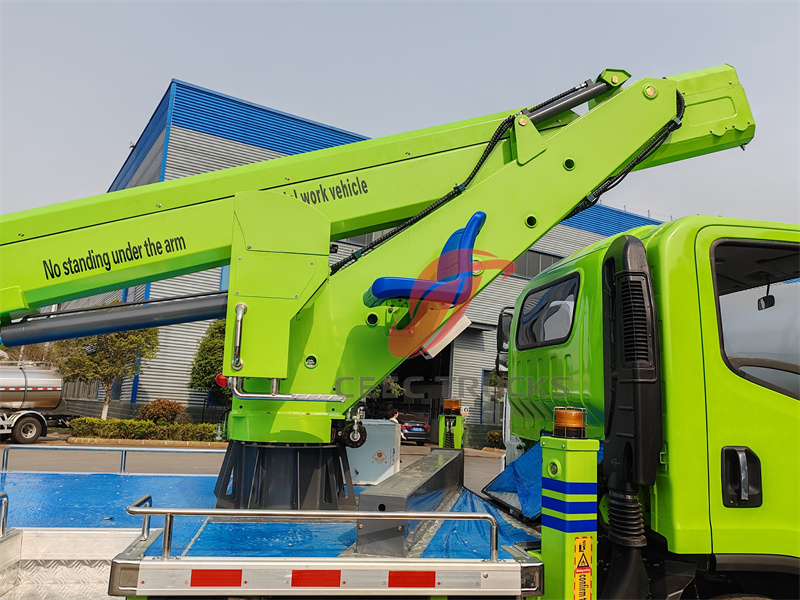

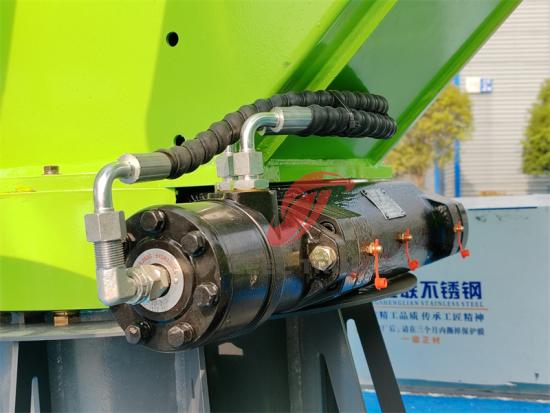

♦ Draaimechanisme:360° continue rotatie, instelbare rotatiesnelheid, uitgerust met hydraulische vergrendeling, nauwkeurige bedieningspositionering.

♦Nivelleersysteem:Automatische hydraulische nivellering zorgt ervoor dat de werkbank altijd horizontaal blijft en zich aanpast aan complexe terreinwerkzaamheden.

♦ Veiligheidslimiet:Uitgerust met hoeksensor, amplitudesensor en dubbele balansklep, real-time bewaking van de armhouding, automatische begrenzing van overbelasting en te brede werking.

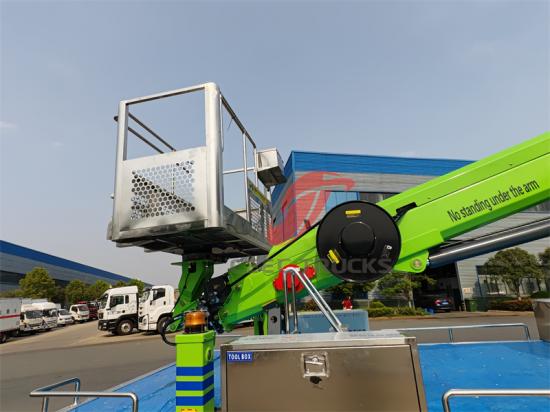

●. Werkplatform

♦ Draagvermogen:De nominale belasting van de staartwerkbank bedraagt 200 kg, wat voldoende is voor twee personen die tegelijkertijd aan de slag kunnen.

♦ Platformgrootte:lengte × breedte × hoogte = 1,8 m × 0,7 m × 1,1 m, voorzien van antislip gepatroneerde aluminium plaat en hekwerk, de werkruimte is ruim en veilig.

♦ Hulpfuncties:

Nivellering en kanteling: De werkbank kan handmatig of hydraulisch ±90° worden gekanteld, wat handig is voor materiaaloverdracht en gereedschapsopslag.

Noodafdaling: Uitgerust met een mechanische noodafdalingsvoorziening om de veilige evacuatie van personeel te garanderen bij een stroomstoring of een hydraulisch defect.

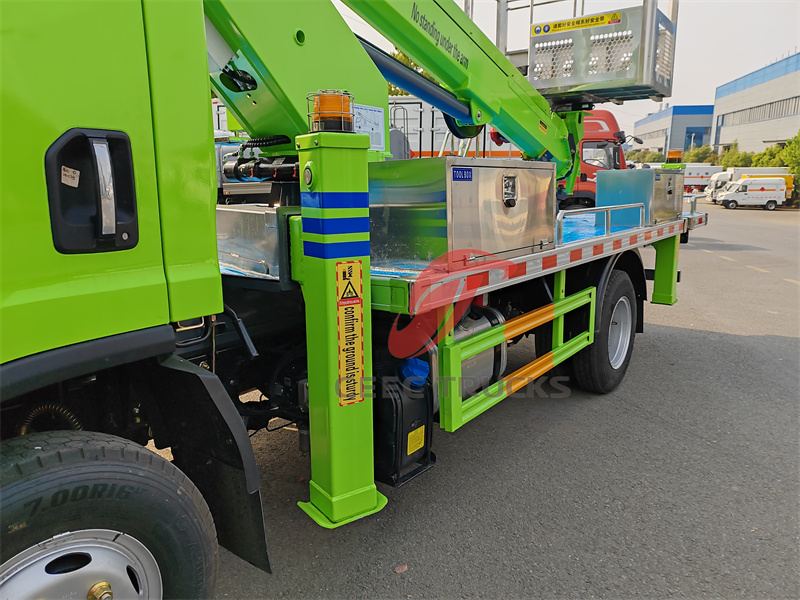

●. Uitleggersysteem

♦ Structurele vorm:In totaal 4 stempels, vooraan V-type en achteraan H-type, met onafhankelijke bediening aan één kant, ter ondersteuning van volledige en halve overspanningsbediening.

♦ Ondersteuningsmethode:Hydraulische verticale stempels, uitgerust met een waterpas- en automatische nivelleringsfunctie, garanderen de stabiliteit van het voertuig bij werkzaamheden op oneffen terrein. Uitgerust met een hydraulische vergrendeling met twee richtingen en een mechanische nivelleringsfunctie, wordt de giek automatisch vergrendeld wanneer de stempel niet volledig is uitgeschoven.

♦Spanwijdtebereik:De spanwijdte van de voorste stempels bedraagt 3,2 meter en de spanwijdte van de achterste stempels 3,5 meter, wat geschikt is voor werkzaamheden in krappe ruimtes.

●. Controlesysteem

♦ Bedieningsmethode:

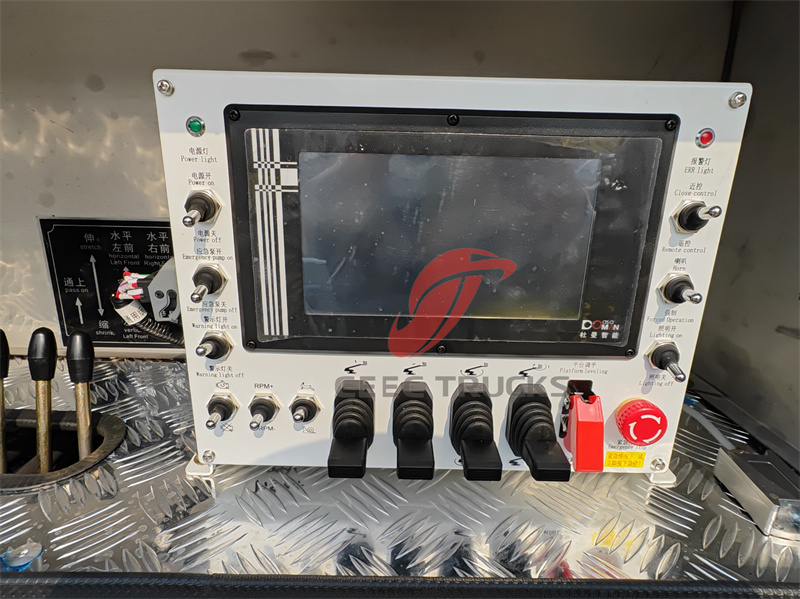

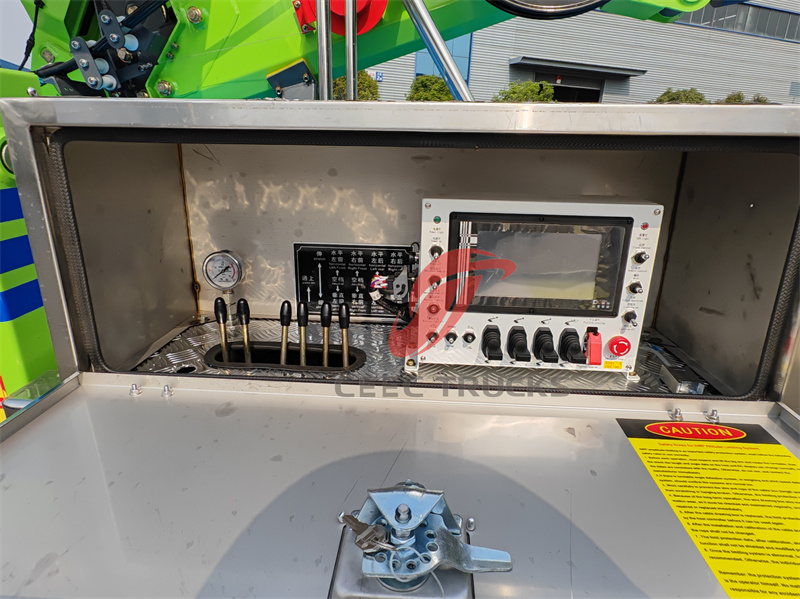

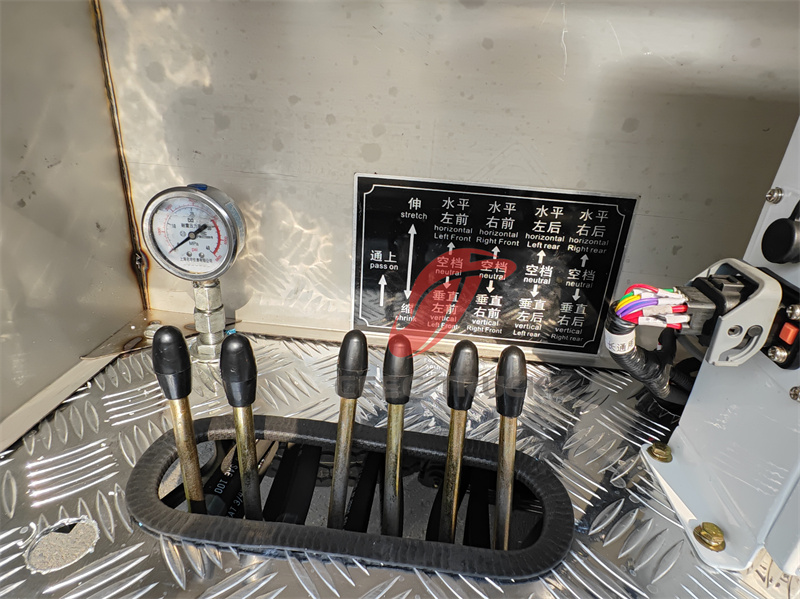

Bedieningskast op de grond: Geïntegreerd bedieningspaneel, uitgerust met noodstopknop, stempelregeling, giekbediening en andere functies, intuïtieve en comfortabele bediening.

Draadloze afstandsbediening: 2.4G draadloze afstandsbediening, grote reikwijdte, ondersteunt reset met één knop en noodremmen, verbetert de veiligheid van de bediening.

♦ Veiligheidsvoorziening:

Lastbegrenzer: Realtime bewaking van de werkbanklast, automatische alarmering en bewegingsbeperking bij overbelasting.

Antibotsingssysteem: detectie van de bewegingsbaan van de giek, automatische vertraging of stop bij het tegenkomen van obstakels.

Hydraulische overbelastingsbeveiliging: Het hydraulische systeem is uitgerust met een overdrukventiel en een balansventiel om overdruk en stoten te voorkomen.

Noodbeveiliging: Het hydraulische systeem is redundant ontworpen en de giek kan handmatig van druk worden ontdaan en worden ingetrokken bij een plotselinge stroomuitval. De stroom wordt automatisch uitgeschakeld wanneer het platform overbelast is.

●. Hulpsysteem

♦

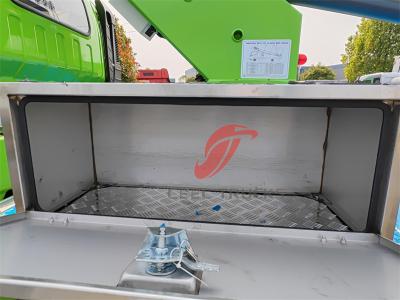

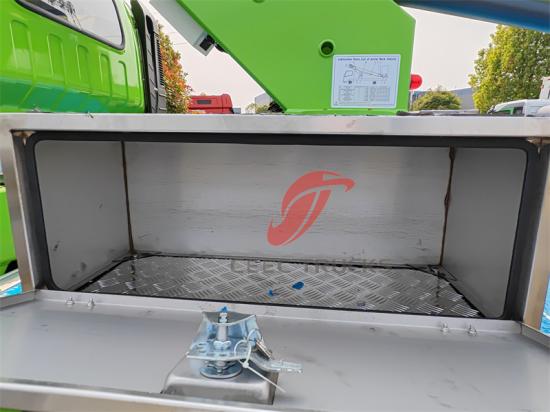

♦ Gereedschapskist: Aan de linkerzijde van het chassis bevinden zich twee gereedschapskisten waarin u veelgebruikte gereedschappen en reserveonderdelen kunt opbergen.

Technische voordelen

1. Efficiënte werking:De giek is flexibel en heeft een kleine draaicirkel, waardoor hij geschikt is voor smalle ruimtes, zoals stadswegen en fabriekswerkplaatsen.

2. Veilig en betrouwbaar:Meerdere veiligheidsvoorzieningen voldoen aan de nationale normen.

3. Gemakkelijk onderhoud:Modulair ontwerp, hydraulisch en elektrisch systeem zijn in scheidingswanden ondergebracht, wat handig is voor dagelijkse inspectie en onderhoud.

4. Aanpassingsvermogen aan het milieu:De Euro VI-emissiemotor voldoet aan de eisen voor milieubescherming en het hydraulische systeem presteert uitstekend bij lage temperaturen en past zich aan de omgevingstemperatuur aan van -20℃ tot 45℃.

• Gemeentelijke techniek:onderhoud van straatverlichting, inspectie van bruggen en installatie van verkeerslichtlichten.

• Industrieel gebied:onderhoud van fabrieksapparatuur, installatie van pijpleidingen en constructie van opslagplanken.

• Bouwsector:het decoreren van buitenmuren, het reinigen van glaswanden en het lassen van staalconstructies.
