De op maat gemaakte 10 CBM achterlader vuilnisbak combineert efficiënte inzameling, krachtige compressie en afgesloten transport. Het afgesloten compartiment is gemaakt van hoogwaardig, slijtvast staal en is voorzien van een hydraulisch aangedreven laad- en duwmechanisme voor automatische vergruizing en hoge dichtheid compressie.

De achterlader afvalbak Het intelligente elektronische besturingssysteem regelt de beweging van elk onderdeel nauwkeurig, terwijl de dubbel afgedichte achterklep lekkage voorkomt. De gehele constructie is grondig getest om duurzaamheid en betrouwbaarheid te garanderen, waardoor het een ideale keuze is voor efficiënte stedelijke sanitaire voorzieningen.

● China's beste achterlader afvalbak fabriek

● Meer dan 30 jaar professionele ervaring als fabrikant.

● Ontworpen volgens uw vereisten.

● Een professioneel verkoopteam dat u helpt bij het kiezen van de juiste vrachtwagen.

● Wij bieden u een goede after-sales service.

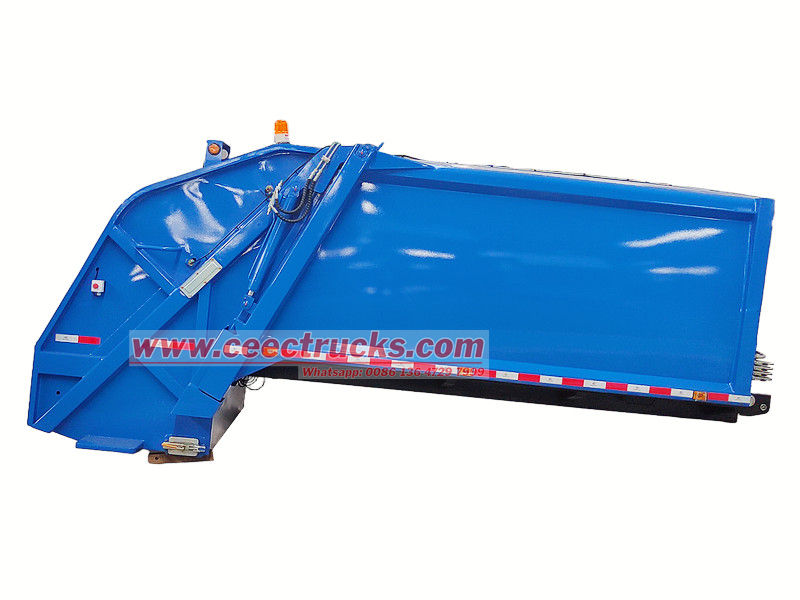

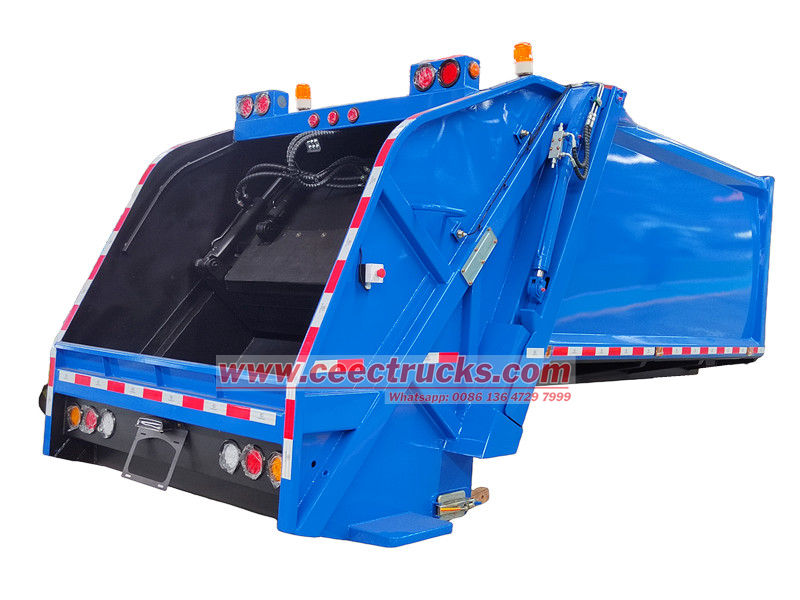

*10 CBM achterlader afvalbak

bovenbouw van afvalverdichtingswagen*

fabriek in Midden- en Oost-Europa is een professionele fabrikant op het gebied van vrachtwagens,
garanderen dat alle producten gloednieuw en van hoge kwaliteit zijn.

» Ⅰ. Productdefinitie en introductie:

Fabrikant: CEEC TRUCKS INDUSTRY CO., LIMITED.

Producteigenschappen

● De prullenbak is gemaakt van hoogwaardig weerbestendig staal.

● De zijpanelen worden gevormd met behulp van een ééndelig proces, wat resulteert in een ronde vorm en een stevige structuur.

● Gebruik van geïmporteerde elektrohydraulische meerwegklep en PLC (geïntegreerde programmeerbare controller).

● De machine heeft zowel automatische als handmatige bedieningsmodi. De bedieningspanelen bevinden zich respectievelijk in de cabine en aan de achterkant van het voertuig, waardoor de machine zeer gebruiksvriendelijk is.

Voor de productie van kwalitatief hoogwaardige achterlader-afvalcontainers is een strikte controle van vier belangrijke stappen vereist:

● Het bepalen van technische tekeningen en het ontwerpen van een bijpassende verdichtingscarrosserie op basis van het chassismodel van de klant;

● Door gebruik te maken van zeer sterke, slijtvaste stalen platen voor een gelaste, afgedichte behuizing, wordt een stabiele en lekvrije constructie gegarandeerd;

● Door gebruik te maken van een nauwkeurig hydraulisch systeem en een intelligente elektronische regelmodule wordt een nauwkeurige coördinatie tussen de schraper- en duwbladen bereikt, waardoor de compressieverhouding wordt verbeterd;

● Door de breekcapaciteit en de afdichting van de achterdeur van de lader streng te testen, geverifieerd door middel van belastingsimulatie en wegtesten, wordt de duurzaamheid en betrouwbaarheid van alle componenten gewaarborgd.

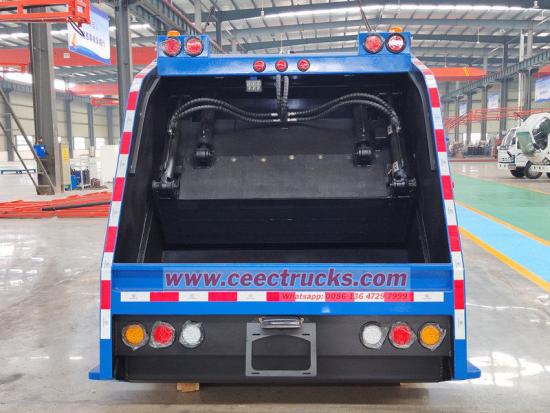

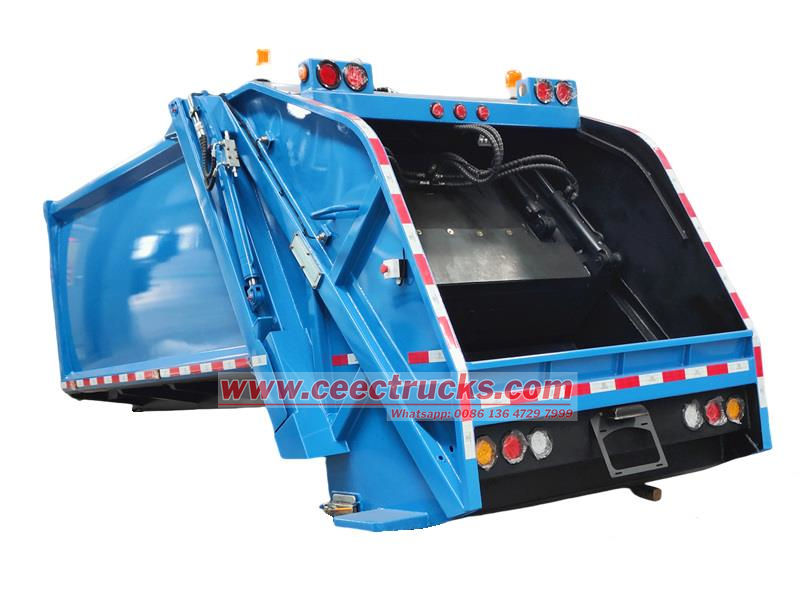

1. Lader (vuilnisbak)

♦ Structuur: Het bevindt zich aan de achterkant van de container en bestaat uit een schraper, een glijplaat, zijpanelen en een hydraulische cilinder, die lijkt op een trechter.

♦ Functie: Verzamelen: Een kantelmechanisme (zoals een emmerhaak) dumpt het afval uit de container in de lader.

Verbrijzelen en comprimeren: De schraper en de glijplaat werken samen om het afval in de container te duwen en het eerst samen te drukken, waardoor grote stukken afval (zoals plastic flessen en kartonnen dozen) in stukken worden gebroken.

Afdichting: Wanneer de lader gesloten is, vormt deze een afdichting met de container om morsen tijdens het transport te voorkomen.

♦ Functies: De schraper is gemaakt van slijtvast staal en het hydraulische systeem levert hoge druk (tot 16-20 MPa).

2. Duwblad

● Structuur: Deze is in de laadbak geïnstalleerd en wordt aangedreven door een hydraulische cilinder. Hij beweegt voor- en achteruit langs een slede aan de onderkant.

● Functie: Secundaire compressie: Nadat het afval in de vrachtbox is geladen, beweegt het duwblad naar voren om het afval verder te comprimeren en zo de laadcapaciteit te vergroten.

Lossen: Bij aankomst op de losplaats duwt het duwblad het afval via de achterdeur van de laadbak naar buiten.

● Functies: De voorzijde van het duwblad is ontworpen met een gebogen vorm die zich aanpast aan de binnenwand van de laadbak om compressiedode zones te verminderen.

3. Hydraulisch systeem

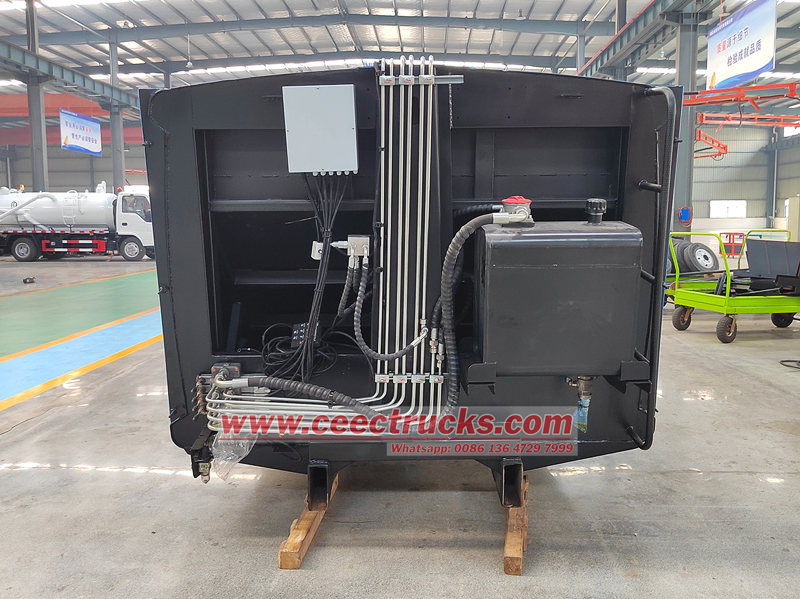

♦ Componenten: Inclusief hydraulische pomp, meerwegstuurklep, hydraulische cilinders, olietank en leidingen.

♦ Functie: Levert stroom voor het openen en sluiten van de lader, het dozerblad en de achterdeur.

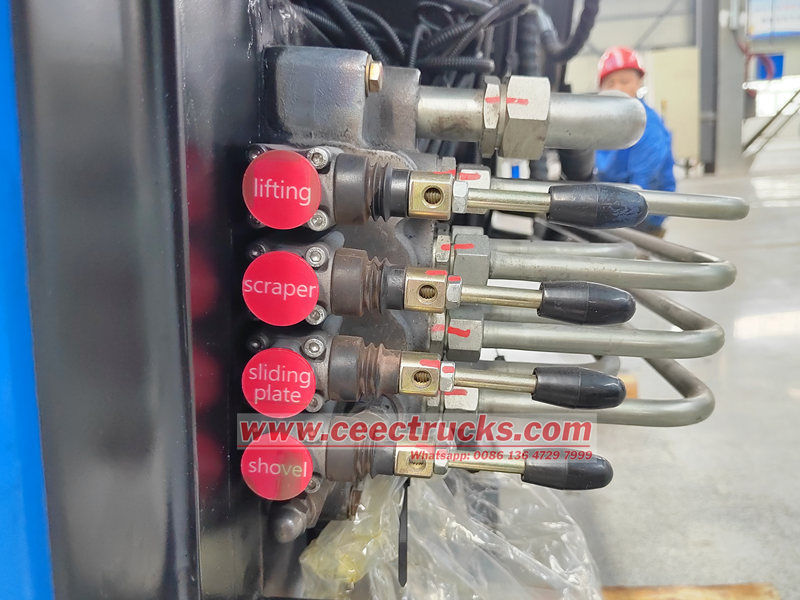

Een meerwegregelklep coördineert de werking van elke cilinder en automatiseert het proces van verzamelen, comprimeren en lossen.

♦ Functies: Maakt gebruik van een hogedruk tandwielpomp of plunjerpomp voor een stabiele systeemdruk.

4. Elektronisch controlesysteem

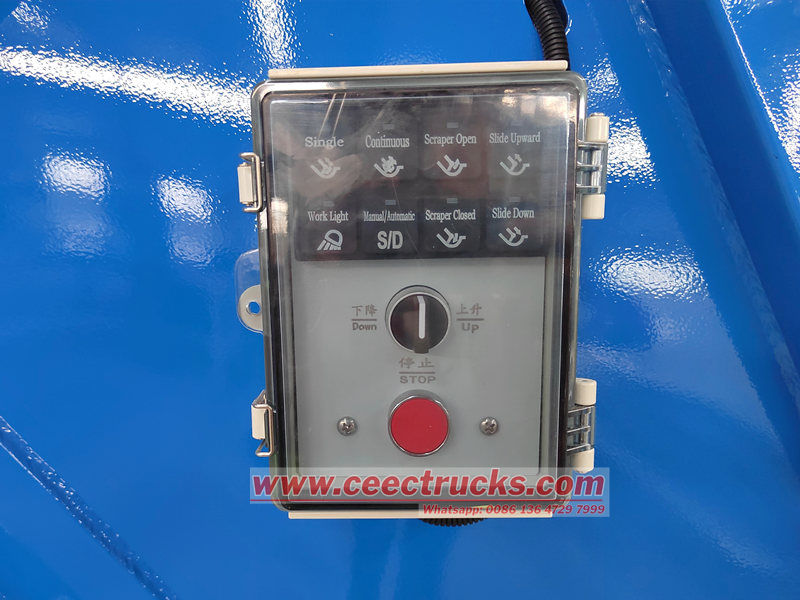

● Componenten: Bestaat uit een bedieningspaneel, sensoren, een PLC-controller en schakelingen.

● Functie: Bedient de kanteling van de lader, de beweging van het schraperblad en de compressie van het dozerblad.

Controleert de druk in het hydraulische systeem, de olietemperatuur en de belasting om overbelasting of storingen te voorkomen.

» II. Productparameter voor op maat gemaakte 10 CBM achterlader afvalbak ：

10 CBM achterlader afvalbak
Vuilnisbak	Capaciteit	5- 2 0 CBM
	Materiaal	Vuilnisbak lichaam ： Zijkant 4 mm, onderkant 5 mm
	Ontwerp	Gehele unit met lekvrij ontwerp
Manieren van laden	Achterlader met optioneel bakhefsysteem
Controlesysteem	Eén bedieningspaneel aan de achterkant, één bedieningssysteem aan de achterkant van de cabine Elektrisch bediende hydrauliek + handmatige hydrauliek
Afgiftesysteem	1. Uitgerust met een luchtdichte vuilnisbak, hydraulisch systeem en besturingssysteem.
	2. Automatisch laden, comprimeren en lossen, alles door 1 persoon uitgevoerd
	3. Afvalwateropvangtank om verontreiniging tijdens de verwerking te voorkomen.
	4. Grote druk, goede lekkagebestendigheid, handige bediening
	Betrouwbare beveiliging
	5. Elektrisch bedieningspaneel voor het verdichtingssysteem.
	6. Fietstijd <14~18s
Opmerkingen	1. Kleur is optioneel
	2. Aangepaste LOGO-schildering volgens verzoek van de klant

» Ⅲ. Productdetails en voordelen:

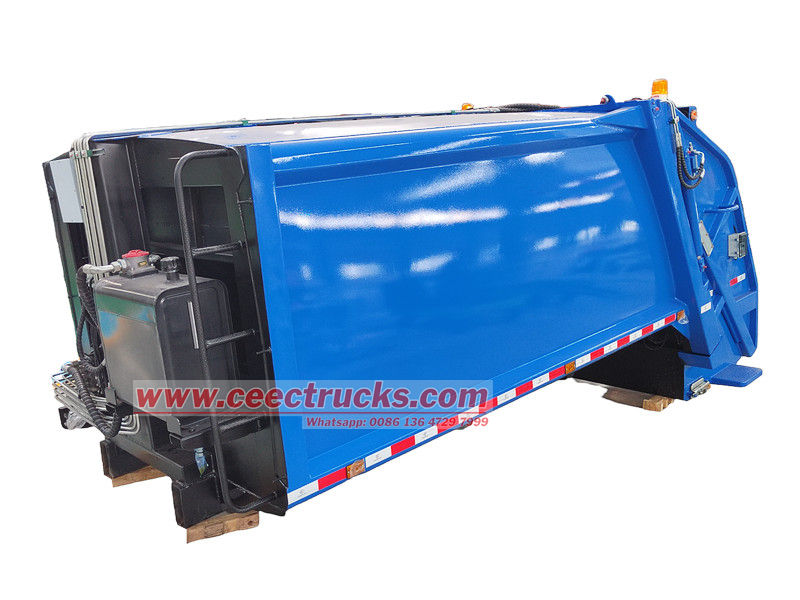

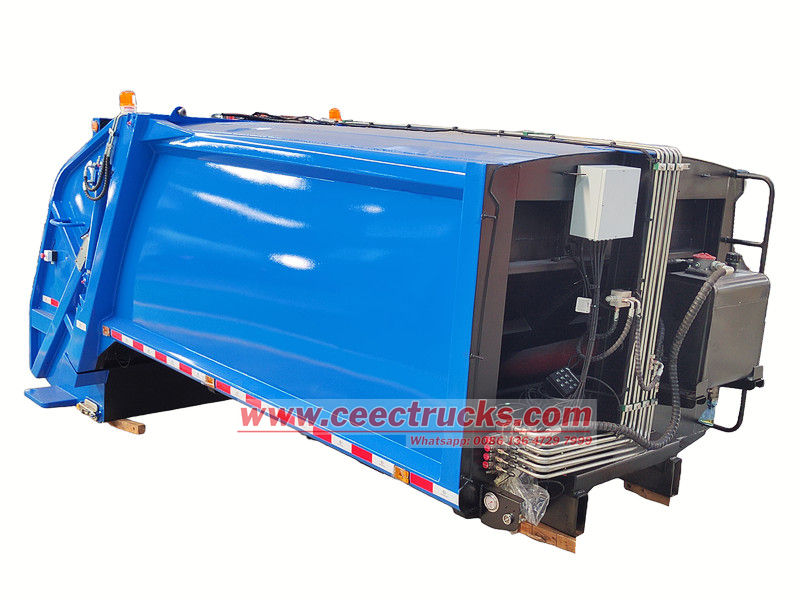

1. Zeer sterke, afgedichte behuizing

➤ De kern van de op maat gemaakte 10 CBM achterlader afvalcontainer is een volledig afgedichte container, gelast uit hoogwaardige, slijtvaste staalplaten. De robuuste en corrosiebestendige constructie maakt langdurig laden en verdichten mogelijk.

➤ De gladde binnenkant van de carrosserie minimaliseert de hoeveelheid afvalresten en de onderkant is voorzien van glijders of geleiderails om een soepele beweging van het dozerblad te garanderen.

➤ Het laadvolume varieert van 5 tot 30 cbm, afhankelijk van het voertuigmodel, om aan de laadbehoeften van verschillende scenario's te voldoen.

2. Hydraulisch aangedreven compressiesysteem

➤ Het bovenlichaam integreert een hydraulisch aangedreven lader en duwer, waardoor een twee-fasen compressiesysteem ontstaat.

➤ De lader, uitgerust met een schraper en een schuif, wordt aangedreven door een hydraulische hogedrukcilinder. Hij breekt automatisch grote stukken afval (zoals plastic flessen en karton) af en zorgt voor een eerste compressie. De duwer zorgt vervolgens voor een tweede, krachtige compressie, wat de laadcapaciteit aanzienlijk vergroot.

3. Intelligent elektronisch besturings- en veiligheidsontwerp

➤ De bovenwagen is uitgerust met een intelligent PLC-besturingssysteem. Het bedieningspaneel is voorzien van een one-touch bedieningsfunctie waarmee de hydraulische druk, olietemperatuur en voertuigbelasting op afstand kunnen worden bewaakt, met realtime waarschuwingen voor overbelasting of lekkagerisico's.

➤ Rondom de lader zijn relingen en waarschuwingslichten aangebracht, en het vergrendelingsmechanisme van de achterdeur maakt gebruik van zowel hydraulische als mechanische veiligheidsmechanismen om veilig transport te garanderen. Dit maakt het een ideale keuze voor stedelijke sanitaire voorzieningen, beheer van woonhuizen en andere toepassingen.

•

•

•
