Hoe bedien je een HOWO 6x4 20cbm achterlader perswagen

De HOWO 6x4 achterlader met 20 kubieke voet is een krachtig en efficiënt voertuig, ontworpen voor afvalverwerking. Hij beschikt over een robuust 6x4 aandrijfsysteem en een grote capaciteit van 20 kubieke voet voor het verzamelen en verdichten van afval. De vrachtwagen maakt gebruik van elektromechanisch-hydraulische integratietechnologie voor het efficiënt indringen, vermalen en verdichten van afval. Met zijn sterke laadvermogen en compacte ontwerp is hij ideaal voor gebruik in stedelijke en voorstedelijke gebieden.

Procedure

1 Start de oliepomp

â— Open de kogelkraan op de olieaanzuigleiding tussen de oliepomp en de olietank;

â— De snelheidshendel staat in de neutrale stand;

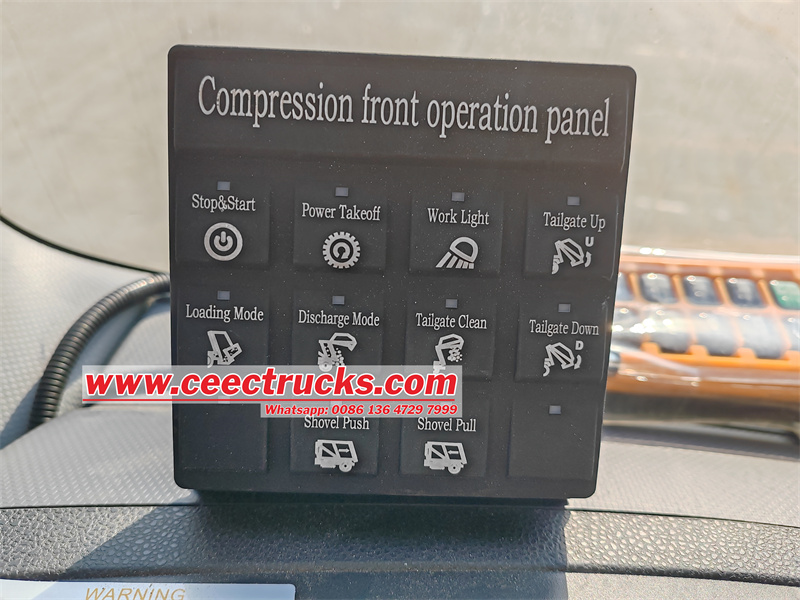

â— Zet de aan/uit-schakelaar op het hoofdbedieningspaneel aan, en het aan/uit-indicatielampje brandt;

â— Start de motor volgens de instructies in het chassishandboek en geef op de juiste manier gas;

â— Trap de koppeling in en houd deze ingedrukt, zet de versnellingspook in de neutraalstand, druk tegelijkertijd op de PTO-schakelaar, draai de knop naar de aan-stand en het PTO-indicatielampje op het hoofdbedieningspaneel gaat branden. Als u echter het geluid van tegen elkaar stotende versnellingen hoort, moet u de koppeling intrappen, de PTO-knop terugdraaien naar de oorspronkelijke stand en de handeling herhalen.

Laat de koppeling langzaam los, de oliepomp zal een zacht werkend geluid maken. Als er geen ander geluid is, is de pomp in normale werking gegaan.

2 Voorbereidingen voor het vullen en lossen van afval

Nadat de oliepomp 3-5 minuten stabiel heeft gedraaid, kunnen verschillende handelingen op het hoofdbedieningspaneel worden uitgevoerd.

het besturingssysteem

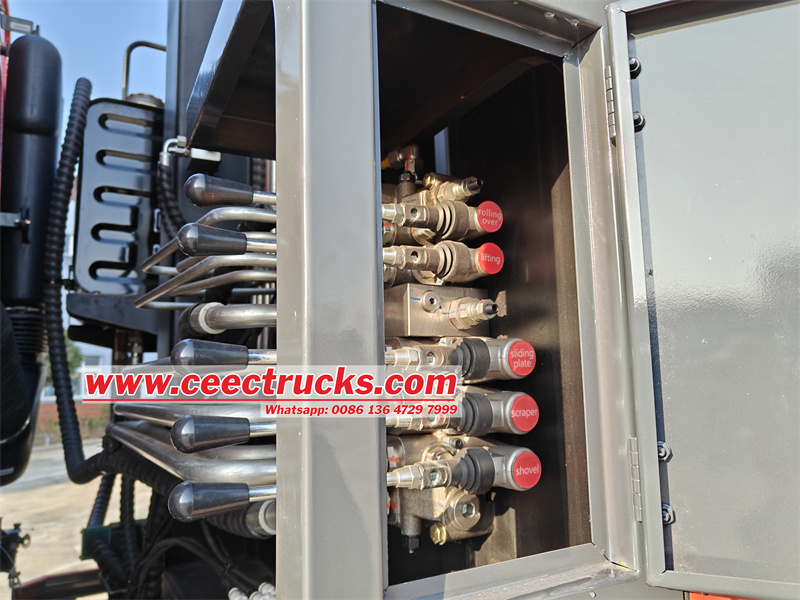

1 Bediening van de handgreep

Bij gebruik van het hendelbedieningssysteem kan de hydraulische meerwegklep met de hendel worden bediend om de afzonderlijke werking van alle mechanismen te realiseren. Deze bedieningsmodus biedt niet alleen veel gemak bij onderhoud en het opsporen van fouten, maar kan ook handmatig worden bediend om ongevallen of storingen tijdens gebruik te voorkomen.

2 Handmatige/automatische bediening

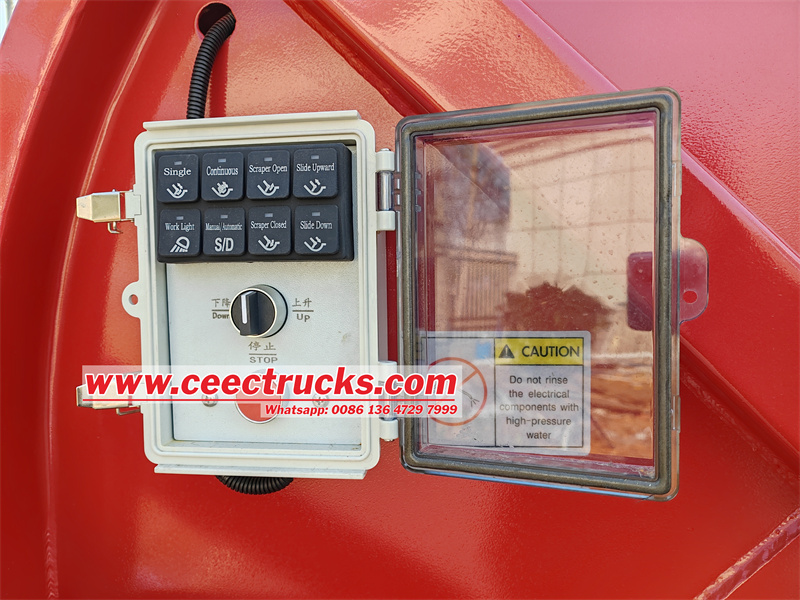

De knoppen "handmatig" en "automatisch" op het achterste bedieningspaneel kunnen worden omgeschakeld afhankelijk van de laadsituatie van het afval. Er kunnen twee elektronische bedieningsmodi worden geselecteerd om de bijbehorende laadacties uit te voeren.

3 Laadbewerking

Controleer vóór het laden of de vulopening goed is geplaatst en of de borghaak is vastgehaakt. Na bevestiging schakelt u de selectieknop voor de werkomstandigheden op het hoofdbedieningspaneel in de cabine over naar de modus 'laden' en voert u de volgende handelingen uit op de rechter bedieningskast aan de achterzijde van het voertuig.

4 Eén cyclus

Open de handbediende klep van het vuldeksel en open het vuldeksel. Druk op de knop "één cyclus" en de vulmachine voltooit een cyclus in de volgende volgorde: schraperrotatie → plaat naar beneden schuiven → schraper aandrukken → plaat omhoog schuiven en blijft in de startpositie (schraper aandrukken, schuifplaat in het bovenste dode punt). Om een veilige productie te garanderen en het stroomverbruik van de apparatuur te verlagen, wordt de "één cyclus"-modus aanbevolen.

5 Continue cyclus

Wanneer afval snel en continu in de vulmachine wordt gestort, bijvoorbeeld wanneer andere apparatuur wordt gebruikt om afval continu naar de vulmachine te transporteren, kan de modus "Continue cyclus" worden gebruikt. Op dat moment kan de knop "Continue cyclus" worden ingedrukt, waarna het cyclusproces zoals beschreven in 3.4.4 automatisch wordt herhaald.

6 Stoppen

Er zijn twee manieren om te stoppen: de ene is de normale stop, of "pre-stop", en de andere is de "noodstop". Nadat u het vullen op welke manier dan ook hebt gestopt, kunt u de knop "één cyclus" of "continue cyclus" gebruiken om het proces te hervatten.

"Pre-stop": Druk nogmaals op de knop "continue cyclus". Volgens het geïnstalleerde besturingsprogramma voltooit het vulmechanisme de lopende cyclus en stopt het in de startpositie.

"Noodstop": Wanneer de rode noodstopknop wordt ingedrukt, stopt het vulmechanisme onmiddellijk in de huidige bedrijfspositie. Deze stopmethode wordt gebruikt in noodgevallen.

7 Losoperatie

Voorbereiding

Bij het gebruik van de vuilniswagen worden de twee soorten werkzaamheden, vullen of lossen, niet onmiddellijk uitgevoerd. Daarom is het bij het lossen meestal nodig om de werkzaamheden vanaf het begin voor te bereiden volgens de methoden beschreven in artikelen 3.2.1 en 3.2.2 hierboven.

Lossen

Druk op de knop "Lader Lift" en de lader begint te heffen. Nadat de lader op zijn plaats is gehesen, laat u de knop "Lader Lift" los en stopt de lader met heffen. Druk op de knop "Duwplaat Uitduwen" en de duwschop duwt het afval naar achteren. Nadat het afval volledig naar buiten is geduwd, laat u de knop "Duwplaat Uitduwen" los en stopt de duwschop met duwen.

Als er nog afval is, drukt u op de knop "Duwplaat intrekken", laat u de duwschep even intrekken, laat u de knop "Duwplaat intrekken" los en drukt u vervolgens op de knop "Duwplaat uitdrukken" om het restafval naar buiten te duwen. Nadat het afval is geduwd en uitgeladen, laat u de duwschep achter in de afvalbak (ongeveer 500 mm ingetrokken).

Nadat u het afval hebt gelost en er nog afval in de vulbak zit, drukt u op de knop 'Schoonmaken' op het bedieningspaneel in de cabine. Het drukvulmechanisme voert dan een 'cyclus' uit om het afval in de vulbak te reinigen.

Druk op de knop "vuller omlaag" en de vuller zal vallen. Wanneer de vuller op zijn plaats valt en de vergrendelingshaak is vergrendeld, laat u de knop "vuller omlaag" los. De vuller stopt dan en het lossen van het afval is voltooid.

8 Werking van het emmermechanisme

De bak, de bak en het hefmechanisme worden allemaal bediend vanaf het achterste bedieningspaneel, en de knoppen voor het draaien en lossen van de bak zijn gemeenschappelijk. De knoppen voor het draaien en lossen van de bak zijn voorzien van automatische resetknoppen.

Draai bij het ophangen van een prullenbak aan de knop 'omhoog' om de haak stevig te laten hangen en draai vervolgens aan de knop 'omhoog' totdat de prullenbak op zijn plaats staat. Nadat het afval in de prullenbak is geleegd, draait u aan de knop 'omlaag'. De prullenbak draait en keert terug totdat de prullenbak de grond raakt en loskomt van de haak. Trek de prullenbak eruit en de handeling is voltooid. Als de prullenbak op zijn plaats staat en er nog afval in de bak zit, draait u aan de knop 'omlaag' om de bak even terug te laten zwaaien en draait u vervolgens aan de knop 'omhoog' om hem weer te kantelen en leeg te maken.

9 Handmatige bediening

Nadat u op de knop voor handmatige bediening op de bedieningskast van de staart hebt gedrukt, kunt u de schraper handmatig omhoog laten draaien, de schraper omlaag laten drukken, het skateboard omhoog laten bewegen en het skateboard omlaag laten bewegen

Rotatie schraper: druk op deze knop in de handmatige modus, de schraper draait omhoog, laat deze knop los en de schraper stopt

Schraper indrukken: Druk op deze knop in de handmatige modus, de schraper drukt naar beneden, laat deze knop los en de schraper stopt

Skater omhoog: Druk op deze knop in de handmatige modus, het skateboard beweegt omhoog, laat deze knop los en het skateboard stopt

Skater naar beneden: Druk op deze knop in de handmatige modus, het skateboard beweegt naar beneden, laat deze knop los en het skateboard stopt

10 Einde laad- en losoperaties

Nadat de bovenstaande laad- en loshandelingen zijn voltooid, dienen de volgende handelingen in volgorde te worden uitgevoerd.

1. Druk op de knop "laden". Deze stap is niet beschikbaar voor losbewerkingen.

2. Koppel de krachtafnemer los volgens de bedieningsprocedures.

3. Houd de “Power”-knop op het hoofdbedieningspaneel ingedrukt om de stroom uit te schakelen.
